背壓閥的工作原理

背壓閥的工作原理

   背壓閥的名詞來源于，Back Pressure Valve。它代表的意思是說由于閥的功能而形成一定的壓力，壓力一般可以調節。最常用的系統有，流體計量投加系統、液壓控制系統、化學反應條件、物態臨界狀態控制等?；究梢苑譃檎{(diào)節和過流兩部分。計量泵等容積泵在低系統壓力下工作時，都會出現過量輸送。為防止類似問題，必須在計量泵的進出口至少0.7Bar的背壓。通過在計量泵出口管道中安裝背壓閥就能達到目的。

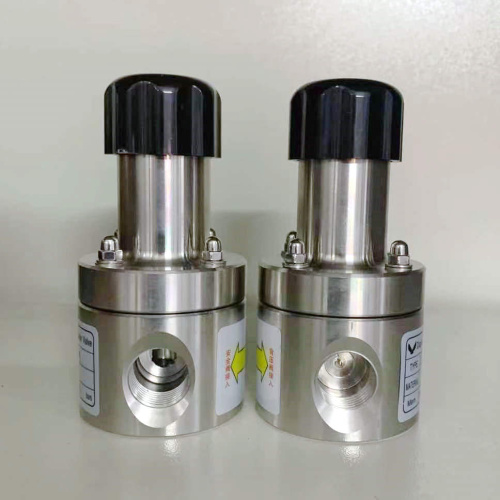

背壓閥成品圖片-上海永龍閥門廠

背壓閥主要功能：

1、為背壓閥兩端管路提供壓力差。

2、在要求不是很嚴格的系統中可作為安全閥使用。

3、和脈動阻尼器配合使用減小水錘對系統的危害，減小流速波動的峰值，保護管路、彎頭、接頭不受壓力波動的沖擊。

4、為計量泵創造良好的工作環境并改善泵的工作性能。

背壓閥的工作原理：

   背壓閥是通過彈簧的彈力來工作的。當系統壓力比設定壓力小時，膜片在彈簧彈力的作用下堵塞管路；當系統壓力比設定壓力大時，膜片壓縮彈簧，管路接通，液體通過背壓閥。

背壓閥的使用：

   在出口管路中，背壓閥應和脈動阻尼器同時使用，用脈動阻尼器吸收泵和背壓閥之間的流量峰值。沒有脈動阻尼器時，背壓閥將隨著每次泵沖程的進行而快速打開和關閉。有脈動阻尼器時，背壓閥將在半開和半關的位置上振蕩，因而脈動阻尼器可以減少背壓閥的磨損速度。

   對于大流量的泵，且出口管路長而細，背壓閥的安裝位置應靠近加注點，以減小虹吸的趨勢。當輸送含有懸浮狀固體的介質，在背壓閥入口端應安裝帶管堵的三通（或四通），使管路在不拆卸的情況下能夠進行清洗。背壓閥只是一種管路元件，只有與其它管路元件（如脈動阻尼器、安全閥、止回閥、截止閥、切斷閥）配合使用才能發揮最大效用。

背壓閥選型指南：

1，永龍閥門背壓閥通徑有DN6、8、10、15、20、25、32、40、50、65、80、100十二個型號。

2，入口端壓力有0.3MPa與1.0MPa兩個系列，進出口端壓力差可以通過調節彈簧長度調節。

3，材質有PVC（P）、SS304/316不銹鋼（S）、碳鋼（A）

4，進出口聯接方式提供內螺紋、法蘭、軟管接頭三種方式供選擇。

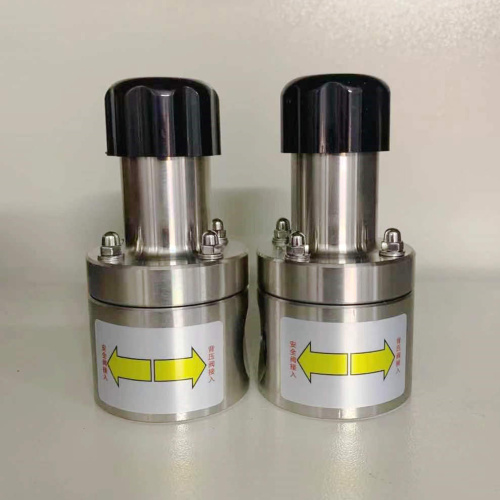

背壓閥實物圖片-上海永龍閥門廠

背壓閥安裝注意事項：

1，避免與系統發生共振。

2，與脈動阻尼器同時使用時，脈動阻尼器應安在泵與背壓閥間，以吸收泵與背壓閥間的流量峰值。減緩背壓閥的磨損速度。

3，室外使用應加防護棚或防護罩。

4，對背壓閥進行任何維護以前，應停止運轉設備，釋放壓力，關閉背壓閥與系統相聯的閥門，同時確認脈動阻尼器內沒有壓力。維修時注意防止被輸送液體傷害人體。

5，若背壓閥進出口接反，背壓將會成倍增加，給系統帶來危害并可能發生危險。

6，運轉中發現背壓閥發生故障應及時切斷電源。

背壓閥維護注意事項：

對背壓閥進行任何維護以前，應停止運轉設備，釋放壓力，關閉背壓閥與系統相聯的閥門，同時確認脈動阻尼器內沒有壓力。維修時注意防止被輸送液體傷害人體。
