淺談閘閥結構密封4種形式

淺談閘閥結構密封4種形式

   閘閥(gate valve)的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘板隨閥桿一起作直線運動，實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。閘閥通過轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。

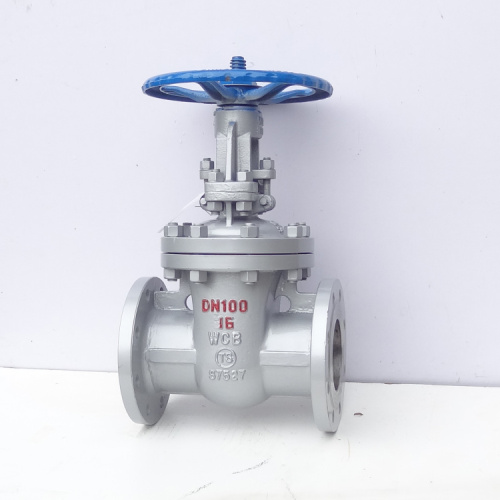

法蘭閘閥-上海永龍閥門廠

閘閥結構密封4種形式：

一，楔式單閘板閘閥

⑴結構較彈性閘閥簡單；

⑵在較高溫度下，密封性能不如彈性閘板閥或雙閘板閥好；

⑶適用于易結焦的高溫介質。

二，彈性閘板閘閥

它是楔式單閘板的特殊形式。與楔式閘閥比較，在高溫時，密封性能好，且閘板在受熱后不易被卡??；適用于蒸氣、高溫油品及油氣等介質，并適用于開關頻繁的部位。不宜用于易結焦的介質。

三，雙閘板式閘閥

⑴密封性能較楔式閘閥好，如密封面的斜角度和閥座配合不十分準確時，仍具有較好的密封性；

⑵閘板密封面磨損后，將球面頂心底部的金屬墊換為較厚的即可使用，一般不必堆焊和研磨密封面，這點單閘板、彈性閘板難以做到。

⑶零件較其它形式的閘閥多；

⑷除適用于蒸氣、油品等介質外，還適用于開關頻繁的部位及對密封面磨損較大的介質，不宜用于易結焦的介質。

四，平行式閘閥

⑴密封性較其它形式的閘閥差；

⑵適用于溫度及壓力較低的介質；

⑶除在兩塊閘板上裝有固定板的閘板不易脫落外，凡用鉛絲固定兩塊閘板的閘板易于脫落，使用不可靠。

⑷閘板及閥座的密封面的加工及檢修比其它形式的閘閥簡單。

刀形閘閥-上海永龍閥門廠

   閘閥按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘板式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
