氣動V型切斷球閥，氣動V型調節球閥

型號：VQ641F-25P

氣動V型切斷球閥概述：

   氣動V型切斷球閥，氣動V型調節球閥是一種直角回轉結構的氣動控制閥,它與閥門定位器配合使用,可實現比例調節;與二位五通電磁閥及控制箱配套使用,可實現開關控制。V型閥芯設計成帶有特殊形式的ν缺口,具有精確的流量特性和控制能力,適用于各種控制場合,額定流量系教大,可調比大,密封性能,,結構緊湊,體積小,可豎臥安裝等優點。V型切斷球閥適用于氣體、液體回轉,所以具有很大的剪切力及自潔性能用于含有纖維性或有微小固體顆粒的渾濁液體及固體顆粒狀介質的控制。

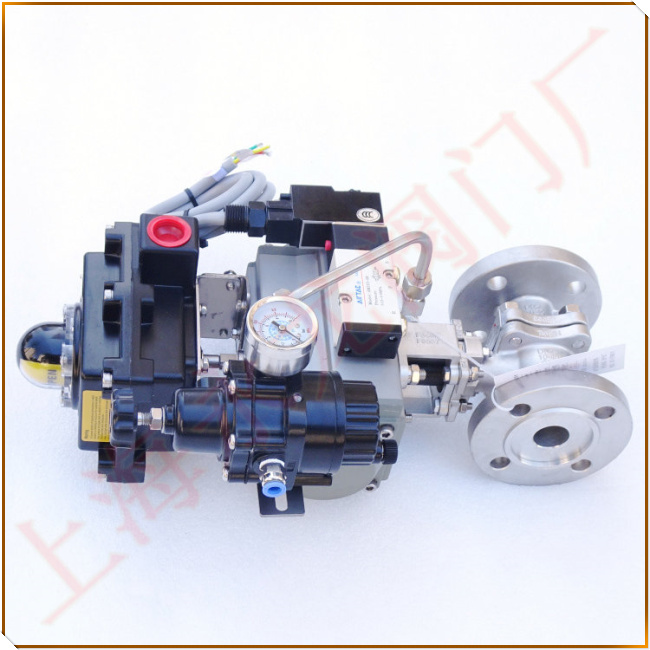

氣動V型切斷球閥圖片-上海永龍閥門廠

氣動V型切斷球閥技術參數：

1,閥體材質：碳鋼，不銹鋼

2,口徑規格：DN15～DN100

3,公稱壓力：0.6～4.0MPa

4,閥座密封：RPTFE,PPL，MOC

氣動V型切斷球閥工作原理：

   氣動V型切斷球閥，氣動V型調節球閥采用90°轉角行程的活塞式執行機構，按照作用類型的不同，可分為單作用氣動執行器和雙作用氣動執行器。單作用氣動執行器：開啟由氣源驅動，關閉由彈簧復位，雙作用氣動執行器：開關動作都是通過氣源驅動完成。壓縮空氣進入氣缸，推動活塞作直線運動，利用活塞銷與撥叉U型槽將活塞的直線運動轉為撥叉的旋轉運動，撥叉旋轉帶動輸出軸轉動，從而實現對閥門的控制。

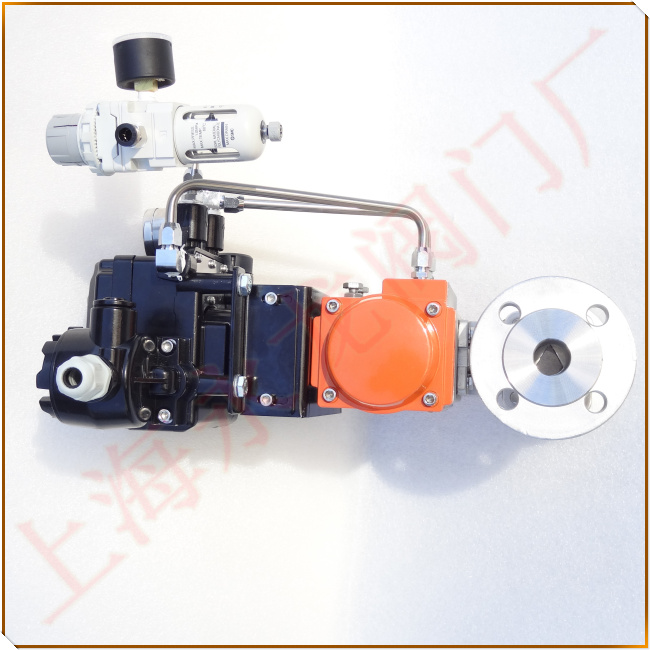

氣動V型調節球閥圖片-上海永龍閥門廠

   氣動切斷V型球閥，氣動調節V型球閥具有旋轉90度的動作，旋塞體為V型球體，有圓形通孔通過其軸線，在管路中主要用來做切斷、分配和改變介質的流動方向，適宜做開關、切斷閥、調節閥使用。隨著科學技術的飛速發展，生產工藝及產品結構的不斷改進，V型切斷球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、食品、制藥、制冷、水利、電力、市政、鋼鐵等行業。

YongLong上海永龍V型球閥系列有：V型電動球閥，電動V型調節球閥，防爆電動調節閥
