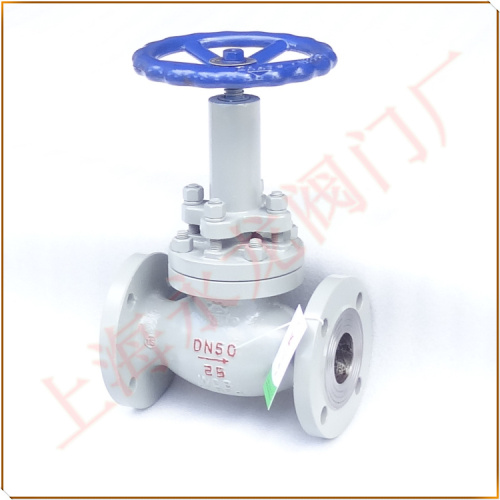

UJ41H-25C無泄漏蒸汽截止閥 steam stop valve
型號：UJ41H-25C UJ41Y-25C
主要特點及用途：
UJ41H-25C無泄漏蒸汽截止閥（steam stop valve）實用新型產品是集柱塞閥密封性能、截止閥的截止、節流功能和啟閉靈活等優點集于一體而設計完成的一種高效率產品，故具有肩閉靈活、載止、節流、蜜封可靠、密封件不易黁損及使用壽命長等特點。UJ41H-25C無泄漏蒸汽截止閥可根據客戶要選擇閥體材質，廣泛應用于石油、化工、水、蒸汽、氣等各種管線和管路上,作為接通和截?cái)嘟橘|(zhì)的啟閉裝置。
無泄漏蒸汽截止閥-上海永龍閥門廠
設計制造標準：
1,設計制造:GB12233-12235、GB/T12234
2,結構長度:GB/T12221
3,法蘭連接尺寸:JB78、JB79、GB9113.1-9113.6
4.檢查和驗收:GB/T13927
5.焊接要求;GB/T12224
主要功能特點：
1，閥門尺寸和使用性能設計，在充分考慮可替代產品的前提下,可完全代各種工況下的柱塞閥、截止閥和無掃線要求的閘閥。
2，嚴格防止外泄漏特點:無泄漏閥門具有嚴格防止外泄漏的三道密封裝置,即閥塞上的不銹鋼倒密封設計、閥塞下密封和閥塞的上密封,閥塞的上下密封均采用耐磨、耐高溫、回彈性強的密封材料LPPR。
3，嚴格防止內泄漏特點：零泄漏蒸汽截止閥具有嚴格防止內泄漏的凹凸軟密封副或錐形硬密封副結構,密封副材質為不銹鋼/LPPR或不銹鋼。對管線或管路可進行完全關閉,經試驗證明,本閥開關萬次無泄漏。
4，安裝位置無要求等特點:閥塞上下均為氣密封配合定心結構,密封副的密封性能不受介質沖流和安裝位置的影響，閥門可進行立式、臥式或斜式安裝,密封副的相對密封位置始絡保持不變，密封性能保持不變。
5，操作輕便特點:,閥塞采用變徑設計,在滿足流量的前提下,大大降低了啟閉力矩。實驗證明,改進后的DN300口徑閥門的啟閉力矩只有改進前的DN100口徑門的啟閉力矩大小。
6，運行平穩待點:閥塞在上下氣密封配合定心結構和中間定位架的支撐下,定心好,剛性好,無任何間隙.可在任何安裝位置的任何啟閉位置工作,且具有很好的自鎖性能。無需額外增加鎖緊裝置。
7，使用壽命長特點:本閥采用的密封件材料均為耐磨、耐高溫、回彈性強的密封材料.實驗證明是普通閥門使用壽命的三倍。即使在長期使用和開關頻繁的工況下,若有輕度磨損.按使用說明書要求進行更換或調整也極其方便快捷。
安裝連接尺寸：
| DN | L | D | D1 | D2 | b | f | Z-φd | D0 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 160 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 180 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 200 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 240 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 280 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-30 | 450 |
| 300 | 698 | 485 | 430 | 390 | 40 | 4 | 16-30 | 550 |
| 350 | 787 | 550 | 490 | 448 | 44 | 4 | 16-34 | 600 |
| 400 | 914 | 610 | 550 | 505 | 48 | 4 | 16-34 | 700 |
