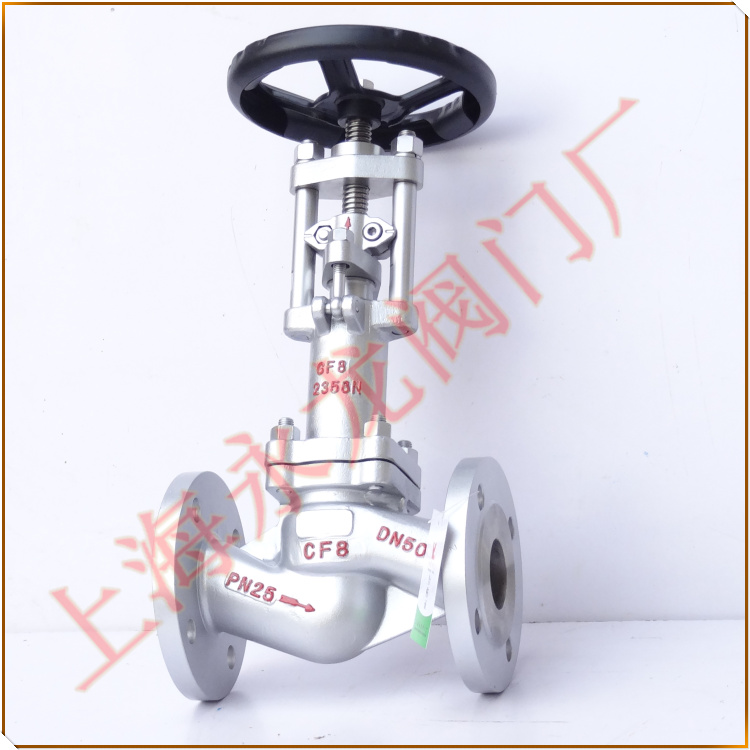

波紋管氨氣截止閥
別稱：氨氣波紋管截止閥，氨氣截止閥，氨氣專用截止閥
型號：AWJ41F-25C 代號：J05-G0025-500066 J05-G0025-500067
波紋管氨氣截止閥簡介：
波紋管氨氣截止閥是針對液氨，氨氣介質輸送的特殊要求,并結合國內閥門應用的實際情況,采用新穎的密封形式和可靠的雙重密封結構設計而成。氨氣波紋管截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點,成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題,特別適用于化工行業氨介質管道的傳送,滿足長期可靠使用的要求。
別稱：氨氣波紋管截止閥，氨氣截止閥，氨氣專用截止閥
型號：AWJ41F-25C 代號：J05-G0025-500066 J05-G0025-500067
波紋管氨氣截止閥簡介：
波紋管氨氣截止閥是針對液氨，氨氣介質輸送的特殊要求,并結合國內閥門應用的實際情況,采用新穎的密封形式和可靠的雙重密封結構設計而成。氨氣波紋管截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點,成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題,特別適用于化工行業氨介質管道的傳送,滿足長期可靠使用的要求。
氨氣波紋管截止閥設計規范：
|
設計制造 |
GB/T 26478 API602 |
|
結構長度 |
GB/T 12221 |
|
連接尺寸 |
GB/T 12224(對焊接)，ASME B16.11(承插焊)，GB/T9113 HG/T 20592(法蘭) |
|
試驗檢驗 |
GB/T 9092 |
|
壓力溫度 |
GB/T 9131 |
|
氦質譜檢漏 |
API602 |
●波紋管密封的關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和閥桿之間形成一個保護屏障，確保閥桿零泄漏。
●合理的填料函設計，采用編結石墨、柔性石墨填料加兩端填料墊的組合，確保閥門無外泄漏，符合環保要求。
●閥桿倒密封設計可在特殊情況下方便換裝填料。
●閥座密封面堆焊硬質合金或采用平面密封加載PTFE，保證長時間工作安全可靠。
●手動開關部件采用推力軸承的結構，使閥門開啟迅速，關閉輕松方便。
氨氣專用截止閥融合倒密封式閥門和波紋管閥門的技術優點于一身，介質壓力越高，中道所受到向上的推力越大，中道密封效果越好，不會發生閥桿泄漏的問題。具有波紋管閥門的三重密封設計(波紋管密封、閥桿填料密封及閥桿倒密封)，當波紋管密失效時，閥桿填料也會避免泄漏,即使填料發生泄漏，閥桿倒關在全開時也能阻止泄漏及時更換填料,并符合國際密封標準。
法蘭連接尺寸可參照【閥門知識】里面：PN4.0MPa氨用截止閥法蘭連接尺寸表與上海氨閥：PN2.5MPa液氨截止閥連接尺寸明細表
氨氣專用截止閥融合倒密封式閥門和波紋管閥門的技術優點于一身，介質壓力越高，中道所受到向上的推力越大，中道密封效果越好，不會發生閥桿泄漏的問題。具有波紋管閥門的三重密封設計(波紋管密封、閥桿填料密封及閥桿倒密封)，當波紋管密失效時，閥桿填料也會避免泄漏,即使填料發生泄漏，閥桿倒關在全開時也能阻止泄漏及時更換填料,并符合國際密封標準。
法蘭連接尺寸可參照【閥門知識】里面：PN4.0MPa氨用截止閥法蘭連接尺寸表與上海氨閥：PN2.5MPa液氨截止閥連接尺寸明細表
