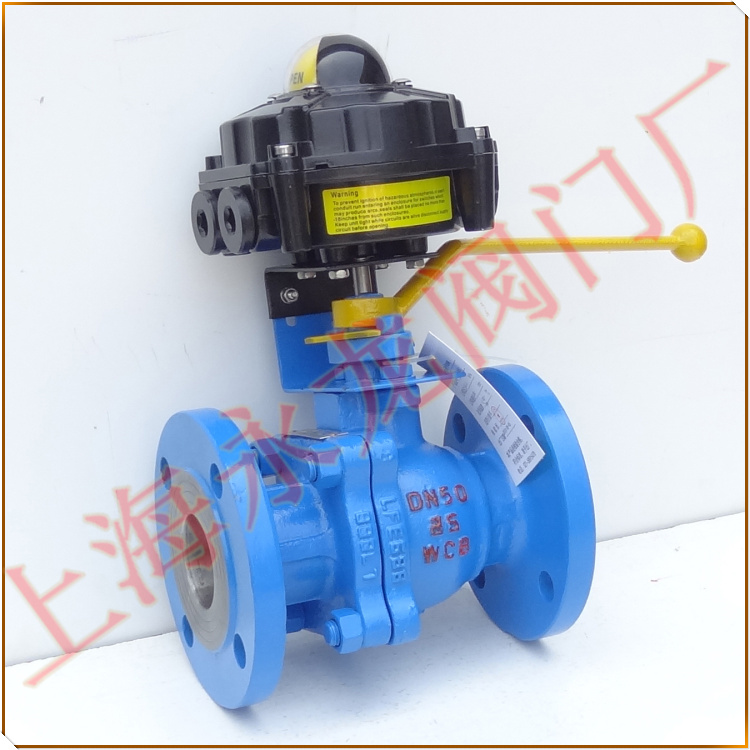

帶行程開關球閥-帶閥位顯示球閥
型號：HQ411F-16P
別稱：信號球閥 帶回訊器球閥 帶限位開關球閥 手動球閥帶限位開關 帶回迅器球閥 帶閥位顯示球閥
帶行程開關手動球閥概述：
帶行程開關球閥是一種用于手動閥門遠程傳輸數據的控制信號裝置,通過行程開關的顯示來確認閥門開與關的工作狀態。當工作人員在手動開關閥門，通過閥桿與行程開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_(kāi)的接點閉合，標示閥門的開度，并且把閥門開關位置信號轉換成電信號傳送給控制室的裝置。
帶信號反饋球閥調整位置：
上方為開位置調整：向下壓住上方凸輪后，左右旋轉凸輪，對準上方微動開關動作的角度后，重新固定凸輪。
下方為關位置調整：向上推下方方凸輪后，左右旋轉凸輪，對準下方微動開關動作的角度后，重新固定凸輪。
帶限位開關球閥安裝及使用：
1、讓閥門走到關的位置，調節紅色凸輪，使“關”開關有信號輸出。
2、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。
3、讓閥門來回走幾次，確定限位開關信號通斷準確。
行程開關的作用：
行程開關分工作行程開關和極限行程開關，工作行程開關是用來給出機構動作到位信號的。極限行程開關是防止機構動作超出設計范圍而發生事故的。工作行程開關安裝在機構需要改變工況的位置，開關動作后，給出信號，進行別的相關動作。極限行程開關安裝在機構動作的最遠端，用來保護機構動作過大出現機構損壞。
