別稱：天然氣截止閥 燃氣專用截止閥 液化氣截止閥
型號：J41F/N-25C

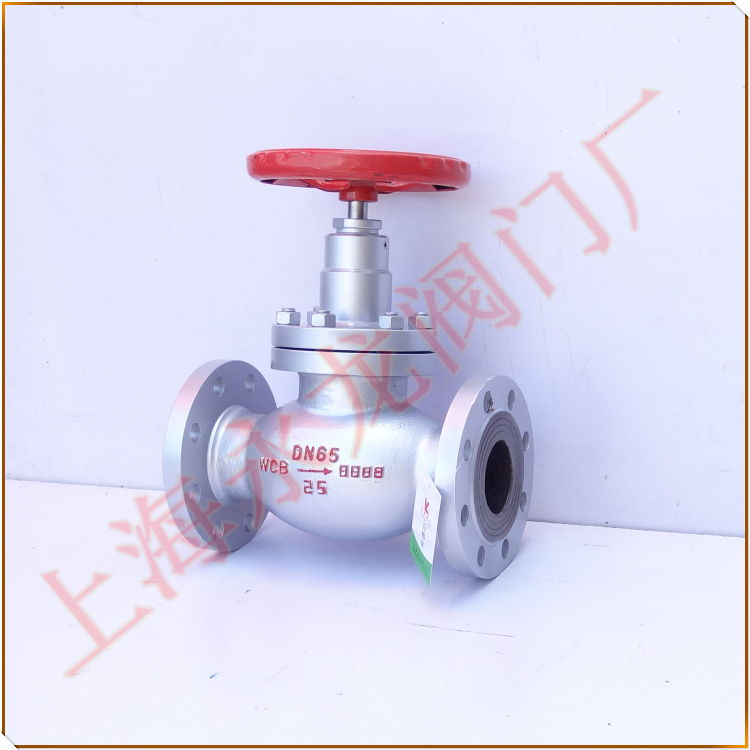

J41N-25C燃氣截止閥是針對燃氣，液化氣，煤氣，甲醇介質輸送的特殊要求，并結合國內閥門應用的實際情況，采用新穎的密封形式和可靠的密封結構設計而成。采用美標精鑄直通式閥體，有效減少進口壓力到出口壓力壓差。暗桿式結構，手輪轉，閥桿不上升，更適合在有效的空間場合應用。
燃氣專用截止閥 fuel gas Globe valve采用V型成型四氟為動密封、以填料壓著為初始密封、隨著介質壓力上升而填料密封性能增強、既具有自密封功能、無需人工維護、適用于高中壓輸送管道。本閥全部設有倒密封、閥門開啟時須將閥門完全全開、使倒密封起作用以增加填料使用壽命、尤其以≧DN200的以高進低出的規格、本閥門開啟輕盈、操作力遠遠小于普通閥門。
天然氣截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了燃氣管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業石油液化氣,燃氣管道的傳送，并滿足長期可靠使用的要求。其密封性、可維修性、安全性等。
燃氣閥門產品特點:
1.針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，液化氣截止閥在閥體材料上選用WCB碳鋼精鑄，可耐液化氣，煤氣腐蝕，低溫可至－30℃,最大限度保證工況條件使用要求。
2.氨截止閥密封副配對結構型式采用球、平面型，密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3.產品中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，保證中法蘭密封絕對可靠。
4.上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏，甚至造成事故的可能。
5,密封面利用閥瓣中間加工一道凹槽添加主要聚四氟乙烯O型圈，構成雙重密封，閥座304不銹鋼堆焊而成，用在加氣站、液化氣管路作為對流量的調節。填料采用聚四乙烯，密封可靠、絕對無外漏。
6，倒密封/自密封結構：閥桿上部密封加載彈簧，在上填料PTFE常久使用磨損借住彈簧力保持上填料不泄漏，內部閥桿倒密封設計構成雙道密封：密封面上部添加一道∧型閥圈，閥體下部壓制∧型PTFE密封圈，閥桿上升二道∧型結構緊扣，成功有效防止閥桿永久不外漏。
然氣截止閥在GB/T12235標準基礎上制定企業標準。企標在材質選用、結構設計上完全根據燃氣介質腐蝕特性和工況要求進行，各項技術參數指標優于明桿截止閥。
2.5MPa壓力外形尺寸和連接尺寸：單位：mm
相關產品：燃氣切斷閥 防爆型電動球閥 管道阻燃器 2.5MPa壓力外形尺寸和連接尺寸：單位：mm
|
公稱通徑 DN |
PN2.5MPa | |||||||
| L/閥門長度 | D/法蘭外徑 | D1/中心孔距 | D2/法蘭接觸面 | b/法蘭厚度 | z-∅d/螺栓孔 | H/中心距 | Do/手輪外徑 | |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-∅14 | 218 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-∅14 | 258 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-∅14 | 275 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-∅18 | 280 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-∅18 | 330 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-∅18 | 350 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18 | 8-∅18 | 375 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-∅18 | 400 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-∅23 | 415 | 320 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-∅25 | 460 | 360 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-∅25 | 510 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-∅25 | 710 | 400 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-∅30 | 786 | 450 |
| 300 | 850 | 485 | 430 | 390 | 40 | 12-∅30 | 925 | 500 |
