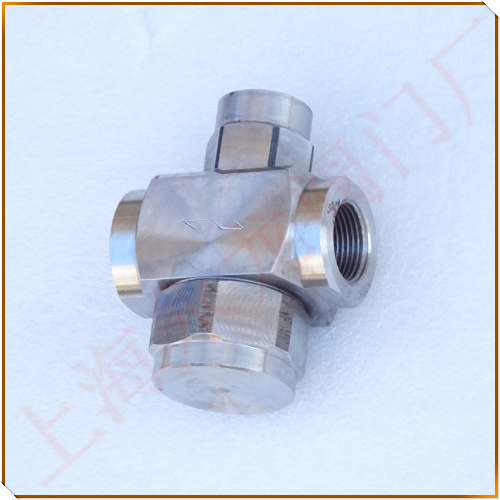

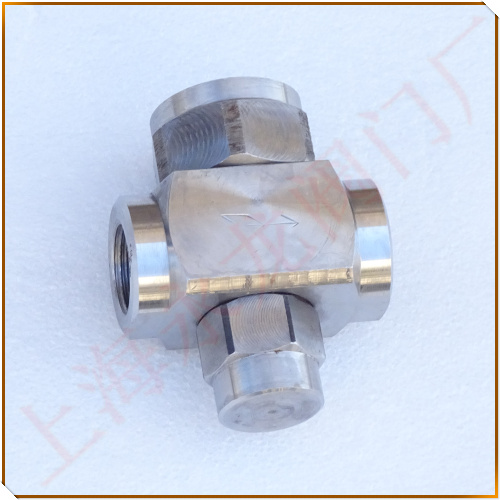

CS19H-25C疏水器-CS19H-25G疏水閥
CS19H-25C疏水器概述：
CS19H-25C圓盤式熱動力疏水器是根據利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到排水的目的。
疏水器性能特點：
1.閥片采用特殊合金材質，密封性能好，使用壽命長。
2.不怕凍、耐水擊、耐過熱。
3.結構合理、體積小、重量輕、安裝簡便。
4.帶有不銹鋼過濾裝置，維護方便。
5.儀表專用疏水閥。具有合理的特小型結構和高質量的優越性。
CS19H-25G疏水閥工作原理：
CS19H-25G熱動力圓盤式疏水閥內有一個閥片，既是密封件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
