液氨防爆氣動/電動切斷球閥安裝及維修方法
時間：2019-05-13 15:12:59 來源：永龍閥門 閱讀：0次
液氨防爆氣動/電動切斷球閥安裝及維修方法

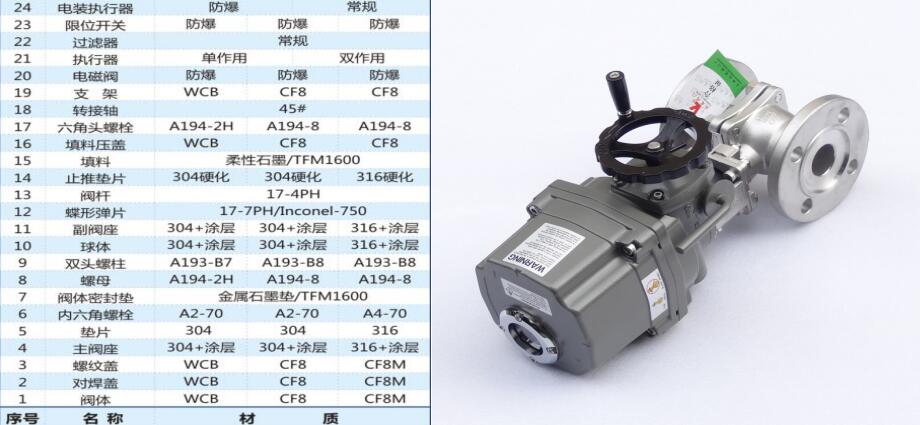

液氨防爆氣動切斷球閥，液氨防爆電動切斷球閥采用WCB碳鋼或304/316不銹鋼硅溶膠防火防靜電O型球閥，與防爆電動執行器或ATQ氣動執行器組合，通過執行器遠程控制閥門的開關動作。
液氨防爆氣動/電動切斷球閥安裝：
1、必須確認管路和閥操作前已經清洗過了。
2、閥門的執行機構操作根據輸入信號的大小帶動閥桿旋轉完成：正向旋轉1/4圈(90)時，閥關斷。反向旋轉1/4圈(90)時，閥開啟。
3、當執行機構方向指示箭頭與管線平行時，閥門打開；箭頭與管線垂直時，閥門關閉。
液氨防爆氣動/電動切斷球閥維修：
有更長的使用壽命和免維護時間，將取決于幾個因素：正常的工作條件下，保持和諧的溫度/壓力比，以及合理的腐蝕數據。
注意：球閥在關閉狀態下，閥體內的流體壓力依然存在
維修前，拆下管線壓力并使閥門處于打開位置
維修前，斷開電源或氣源
維修前，將執行機構與支架脫離
1、填料鎖緊
如果填料涵處在微漏餡時，須鎖緊閥桿螺母。
注意：不要鎖緊，通常要鎖定1 / 4環至1環，泄漏將停止。
2、更換閥座和密封件
⑴、拆卸
讓閥處于半開位置，沖洗閥內外可能存在的危險物質。
關閉球閥，拆除兩側法蘭的螺栓和螺母，并從管道徹底移除閥門。

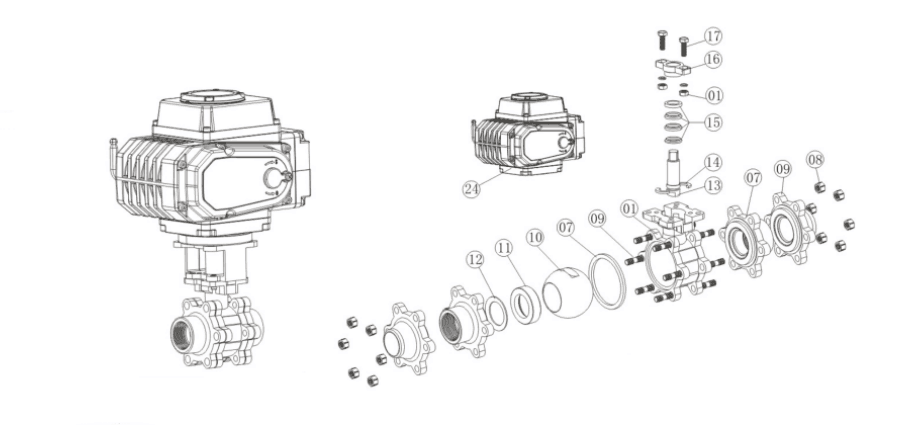

依序拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。
拆卸體蓋連接螺栓和螺母，閥蓋與閥體分離，并拆下閥蓋墊片。
確認閥球在“關斷”位置，這可以將其較容易的從閥體拿出，然后拆下閥座。
由閥體中孔向下輕推閥桿直到完全取出，然后取出O型圈及填料環。
注意：請謹慎操作，以避免劃傷閥桿表面和閥門的填料密封。
⑵、重新組裝
清洗和檢查被查下的零件的部分，強烈推薦用備用零件包更換閥座和閥蓋墊片和密封件。
按拆裝順序相反進行組裝。
用規定的扭矩，交叉鎖緊法蘭螺栓。
用規定的扭矩，鎖緊螺母。
安裝執行機構后，通過旋轉閥桿帶動閥芯旋轉相應的輸入信號，使閥門至開啟和關閉的位置。
如果可能的話，在安裝管道后，根據標準對閥門的密封壓力測試和性能測試。
