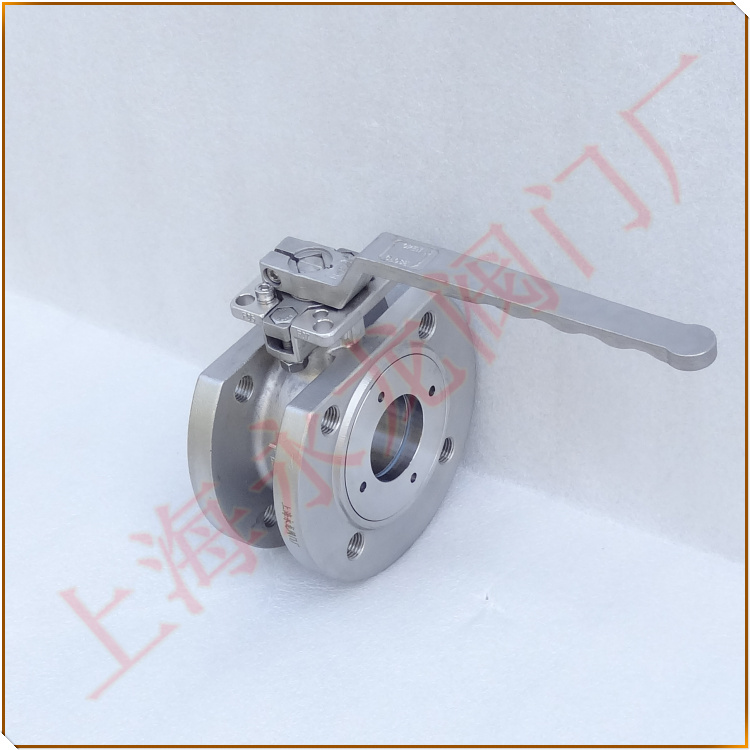

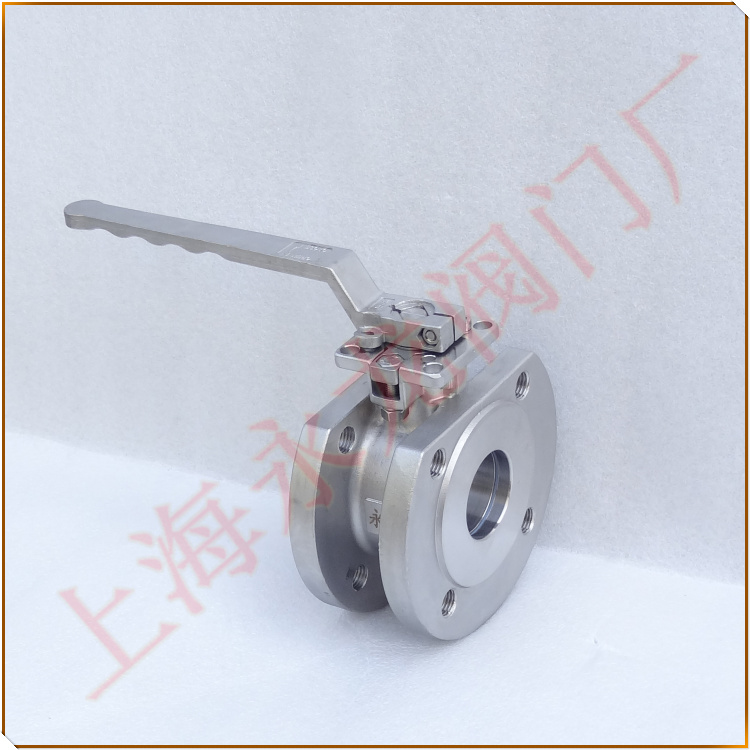

薄型球閥 Thin ball valve
簡稱：對夾式球閥 The wafer ball valve 意大利式球閥 Italian ball valve
型號：Q71F-16/40P
薄型球閥產品介紹：
薄型球閥 Thin ball valve也稱對夾式球閥 The wafer thin ball valve，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。薄型球閥具有結構緊湊、體積小、重量輕、安裝方便等特點，在全開和全閉時，球體和閥座的密封面與介質隔離，因此高速通過閥門的介質不會引起密封面的侵蝕。可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
薄型球閥設計特點：
1.ISO5211平臺連接
2.閥桿防飛出設計
3.防靜電裝置
4.上密封可調功能
5.防火結構設計
6.殼體脫蠟精密鑄造
對夾式球閥設計標準：
1.設計制造:DIN 3357
2.法蘭連接:DIN EN1092-1
3.壁厚標準:ASME B16.34
4.檢驗試驗:API 598
薄型球閥采用彈性密封閥座結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。輸出端口設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。薄型球閥控制方式有手動，電動，氣動，ISO5211平臺連接，可減少支架聯軸器的成本，具有減輕開關扭矩的作用。
