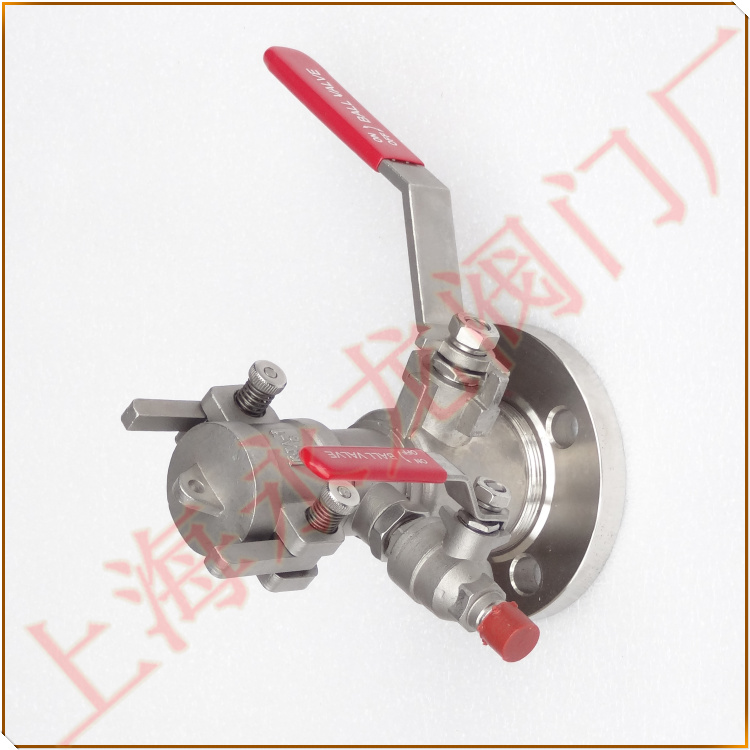

罐車球閥_槽車裝卸專用球閥
別稱：槽車球閥 槽車專用球閥 罐車專用球閥
型號：CQA-25P
罐車專用球閥用途:
CQA-25罐車球閥是采用了活動單法蘭、浮動式球體、固定密封圈技術，其與槽車緊急切斷閥和裝卸管總成配套使用，出口與同規格快速接頭配套使用,用于裝卸介質時的接通和截?cái)?，具有啟閉快速，密封可靠的特點，產品作為控制槽車裝車/卸車時介質流通和截?cái)嗟难b置。廣泛用于弱腐蝕性液體輸送管道開閉控制（如油罐車，加油站等）旋轉法蘭內密封座可調整板桿輕重和消除滲漏，當密封環與球面部位有損傷時，要修正其密封面或者更換。
罐車球閥作用原理和結構說明:
1、采用球體繞閥桿的軸線旋轉 ，實現開啟、關閉的目的；
2、閥桿順時針轉動時，球體作90°旋轉，通道截?cái)?；逆時針轉動時，球體逆向90°旋轉，通道打開；
3、始終接觸的球面和密封圈有效刮除球面附著物；
4、全開時，形成全通道直線貫通結構，流體阻力達到最?。?/span>
5、采用浮動球體和固定彈性閥座密封結構，使密封性能優良；
6、采用可微調節閥蓋結構，延長閥門使用壽命，使用安全可靠；
7、出口設置放散閥，使裝卸管總成安全裝卸。
罐車球閥性能規范:
口徑：DN25、DN50
公稱壓力:PN2.5
試驗壓力:3.75MPa
殼體試驗壓力:2.75MPa
高壓密封試驗:3.75MPa
低壓密封試驗:0.6MPa
適用溫度:-40~+80℃
適用介質:液化石油氣、天然氣、液氨等弱腐蝕介質
主要零部件材料：
閥體：CF8/304不銹鋼
閥桿：20Cr13
球體：ZGICr18Ni9
閥座/填料/密封圈:PTFE聚四氟乙烯
罐車球閥_槽車裝卸專用球閥安裝于儲罐下方，是油罐車裝卸主要配件之一，用于快速卸油。前端接口采用快速接頭，方便與卸油軟管接頭連接。流體力學設計內部結構，在大流量時可使內部壓力降低到最小?？焖傺b卸軟管接頭采用斜70度設計，方便軟管連接，并有效提高軟管的使用壽命。
