氣動釜底球閥
別稱：氣動釜底閥 氣動罐底球閥 氣動放料球閥 氣動罐底放料閥 氣動釜底放料閥
一、氣動釜底閥概述：

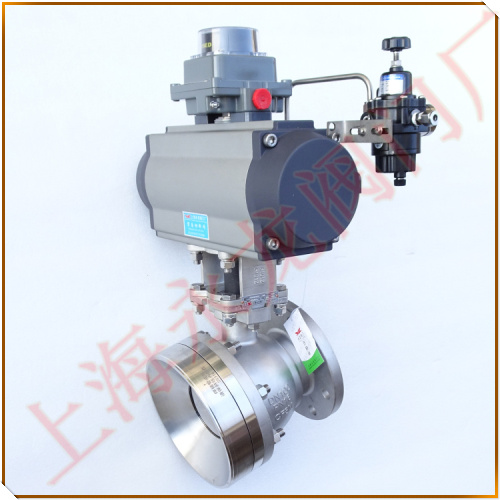

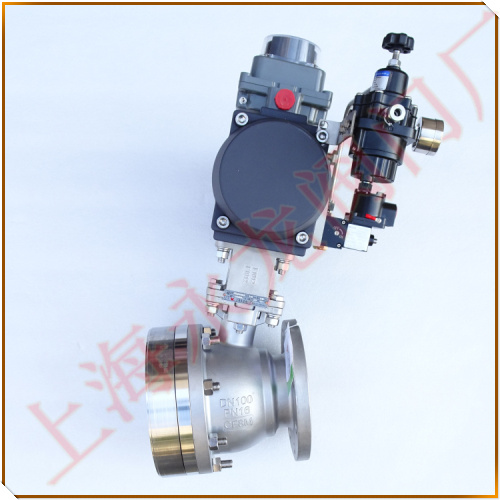

FDQ641HT-16R斜桿式氣動釜底球閥主要由閥體、閥座、球體、閥桿及傳動裝置組成，通過氣動執行裝置驅動球芯旋轉，來達到開關的功能，氣動釜底放料球閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。
二，氣動罐底球閥設計特點：
1、斜閥桿：平臺與閥體成為105°傾斜，避免執行器與罐底干涉。
2、平臺：ISO5211標準連接，可直接安裝制動執行裝置。
3、弧形法蘭：弧形焊接法蘭與閥體成三片式結構，便于安裝與維護。
4、球體：球體在90°關閉時，球體與弧形法蘭相接，減少積料。
5、閥座采用MOC碳纖，可應用在介質220℃范圍。
6、閥體內腔精加工，物質流動通暢。
7、平臺帶調節，調動填料密封。
三、氣動放料球閥技術參數：
1、控制方式：手柄、電動、氣動。
2、氣動執行器：?jiǎn)巫饔茫ǔｉ]）。
3、氣源壓力：0.4-0.7MPA
4、氣動附件 ：電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥。
四，氣動元件控制用途：
1、電磁閥：切換氣源開關動作方向（需提供電壓）。
2、限位開關：反饋閥門開關信號到PLC控制柜。
3、電氣定位器：輸入輸出4-20mA模擬量來控制閥門的開關角度。（必配過濾減壓閥）。
4、手輪離合器：可實現氣動放料球閥現場手動操作。
5、空氣過濾減壓閥：兩聯件，三聯件。有過濾、減壓、潤滑的作用。
6、氣動附件防爆等級：EX dⅡBT4 EX dⅡCT6
7、電 壓：AC220V DC24V
FDQ641HT-16R斜桿式氣動釜底球閥內部采用鏡面拋光粗糙度為0.2-0.45μm，可使物料排放有自凈功能，具有排放物料無死角、無殘留、無泄漏、密封性能好等優點。氣動罐底放料閥應用于制藥、生物、精細化工、食品等潔凈行業的反應容器出料使用。
