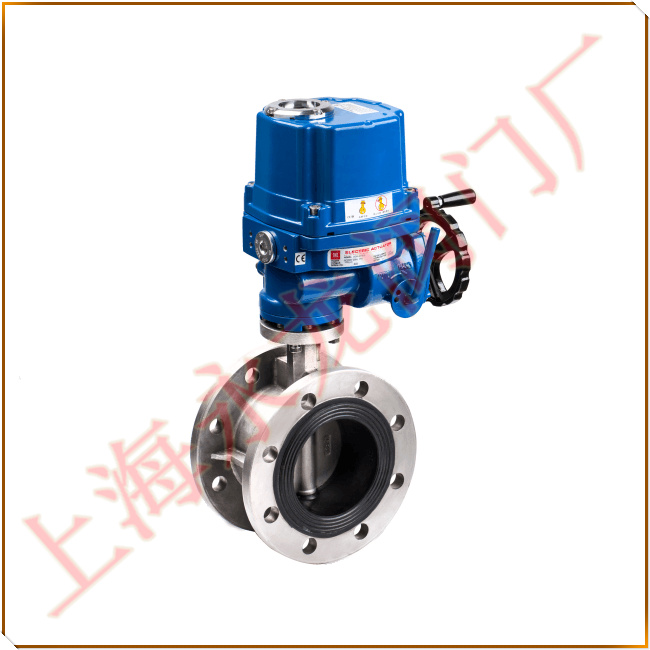

軟密封電動蝶閥 electric butterfly valve
型號：D941X-16C
電動軟密封蝶閥概述：
軟密封電動蝶閥是一種軟密封閥門。主要由全襯膠閥體、蝶板、閥桿、操作機構等幾部分組成，采用橡膠整體硫化結構，徹底隔斷了介質與閥體金屬的接觸，加之耐腐蝕蝶板，閥門具有優異的防腐性能，蝶板采用薄餅狀結構，加之全通徑閥座，閥門具有很低的流阻，橡膠閥座整體硫化在閥體上，閥門開關過程中閥座不會有任何移位與錯動。閥門全關時，閥座各處壓縮量均勻，閥門具有較低的操作扭距。產品具有結構簡單、耐蝕性好、操作扭距輕便、可靠性高等特點。
主要特點：
1、設計新穎、合理，結構獨特，啟閉迅速；雙向密封性能優良，扭矩值小，零件加工性能優越。
2、操力矩小，操作方便，省力靈巧；流量特性趨于直線, 調節性能好。
3、法蘭連接安裝便捷，立式、臥式安裝均可。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
6、閥門可用于管端作放空閥用，性能可靠。
主要性能參數：
公稱壓力：PN 1.0/1.6Mpa
適用溫度：≤120℃
適用介質：水、空氣、油品
主要零部件：閥體、閥瓣、閥桿、閥座、轉軸
主要材料：球墨鑄鐵、碳鋼、304不銹鋼、三元乙丙橡膠EPDM
執行標準：
設計及制造：GB/T 12238-2008
結構長度：GB/T 12221-2008
試壓標準：GB/T 13927-2008
上法蘭尺寸：ISO 5211
側法蘭尺寸：GB/T 17241.6-2008
軟密封電動蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的市政建設、水利工程、消防、水處理、醫藥、化工、石油、電力、輕紡、造紙等船舶、給排水、氣體管道上作開關流量和截流介質的作用。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于更惡劣的工況，如脫硫、真空、海水淡化系統等。
襯膠蝶閥可選配蝸輪傳動、手柄傳動、電動、氣動等驅動方式，滿足客戶所需求。
