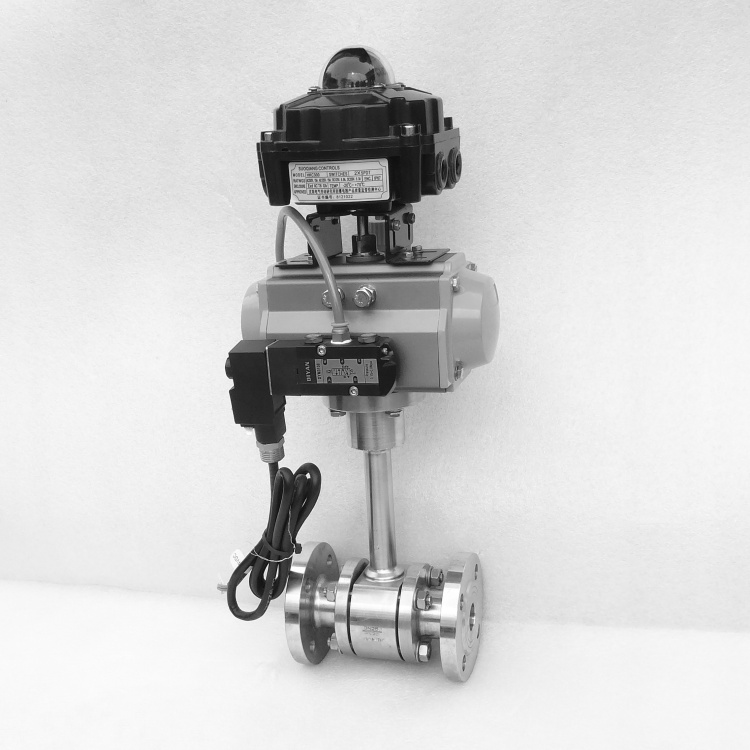

別稱：低溫氣動球閥 深冷低溫球閥
型號：DQ641F-25P
氣動低溫球閥概述：
氣動低溫球閥主體材料如閥體、閥蓋、閥瓣等承壓部件選用304系列奧氏體不銹鋼,這是因為304不銹鋼在LNG介質工況下較其他材料的低溫變形小,有較強的低溫韌性。適用于乙烯、液化天然氣等化工裝置上，也可用于其他低溫液體貯運設備及深冷介質，最低工作溫度為-196℃。驅動方式為手動、蝸輪蝸桿傳動、氣動或電動，采用法蘭，焊接或螺紋連接方式。
低溫氣動球閥延長閥蓋結構設計：
深冷低溫球閥采用延長閥蓋設計,使填料函遠離閥體中微泄漏的LNG介質，保證填料函底部的溫度在0℃以上,防止填料函冷凍或結霜,保證填料函的密封性。
低溫球閥技術參數：
低溫球閥技術參數：
|
產品規格 |
DN15-DN200 |
|
公稱壓力 |
PN16-PN40 |
|
連接法蘭 |
法蘭、焊接、螺紋 |
|
適用溫度 |
-196℃~80℃ |
|
驅動方式 |
氣動、電動、手動 |
|
使用介質 |
氦、氫、氮、氬、氧、甲烷、二氧化碳、液化天然氣 |
低溫球閥閥座密封與閥腔自泄壓：
閥腔應具有超壓自泄放功能,以保證腔體和上游(或下游)通道的壓力平衡,防止腔體異常升壓：在閥球或閥座上設置泄壓孔(泄壓孔應設置在閥門關閉時的高壓側),使閥腔與上游或下游通道連通,使中腔壓力始終與管路進口端平衡。
氣動低溫球閥密封副材料維護：
LNG深冷低溫球閥大多采用軟密封閥座結構,即金屬閥座加非金屬材料密封副,原因是在低溫下閥球與閥座易抱死，硬密封閥座結構閥門開啟扭矩較常溫開啟時要大數倍。而主密封為軟密封閥座、次級密封為金屬硬密封能較好地解決閥門開啟扭矩適當?shù)囊?同時在發生火災事故時,當軟密封材料被燒毀次級硬密封又能滿足密封要求。考慮到LNG介質的潔凈,可采用聚四氟乙稀PTFE( TEFLON), PCTFE(KELF)等非金屬材料進行軟密封設計,其自潤滑性質及低溫下組織穩定性優異,可以補償?shù)蜏貭顟B(tài)下金屬變形造成的不良影響。但由于軟密封閥座是非金屬材料,材料強度低易損傷,在使用中應考慮定期維護更換。
