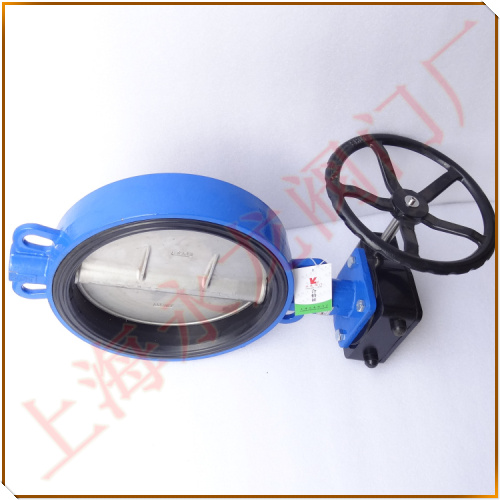

D371X-16軟密封對夾式渦輪蝶閥
對夾式蝶閥概述：
D371X-16軟密封對夾式渦輪蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。渦輪對夾式蝶閥設計采用了單偏心結構，與中線軟密封不同,蝶板轉動大約在20度之后，閥座與密封圈之間迅速脫離，從而減少摩擦。用雙頭螺栓將閥門連接在兩管道法蘭之間，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
D371X-16渦輪軟密封蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
軟密封蝶閥主要零件材質表：
1，閥體：灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼等
2，蝶板：CI、DI、WCB、不銹鋼
3，密封圈：橡膠、鑄鋼、合金鋼、不銹鋼
4，閥桿：2Cr13、不銹鋼
5，填料：O型圈、柔性石墨
6，渦輪：碳鋼
渦輪蝶閥密封閥座材質及使用溫度：
1，氯丁橡膠（X、ORJ）：-40℃～+82℃、適用工作溫度：≤65℃
2，丁晴橡膠（XA、ORJA）：-40℃～+93℃、適用工作溫度：≤80℃
3，乙丙橡膠（XB、ORJB）:-40℃～+150℃、適用工作溫度：≤120℃
4，聚四氟乙烯(XC、JC、OR F):-268℃～+200℃、適用工作溫度：≤150℃
5，硅橡膠(XD、OR JD):-70℃～+250℃、適用工作溫度：≤200℃
6，氟橡膠:(XE、OR JE):-23℃～+204℃、適用工作溫度：≤180℃
D371X-16對夾式渦輪軟密封蝶閥相較于其他閥門使用壽命長，能做到雙向密封無泄漏。流量特性趨于直線、調節性能好。渦輪蝶閥適用范圍廣泛，可以在不同介質管道中作為截?cái)唷⒄{(diào)節流量的設備。工作溫度適合在120℃以下，在石油化工、造紙、能源開采、電廠電力、食品行業、給排水工程、機械設備配套、電子工業、城市建設、水處理、油品等領域都有應用。
