氣動調節閥安裝原則_【永龍】上海閥門廠
時間：2018-10-06 15:45:01 來源：永龍閥門 閱讀：0次
氣動調節閥安裝原則_【永龍】上海閥門廠
氣動調節閥是一種常用的控制元件，并借助于閥門定位器、轉換器、電磁閥、保位閥、儲氣罐、氣體過濾器等附件去驅動閥門，是石油、化工、電力、冶金等工業企業廣泛使用的工業過程控制儀表之一。本文具體介紹氣動調節閥的安裝原則，希望可以幫助到大家。
《氣動調節閥的安裝原則》

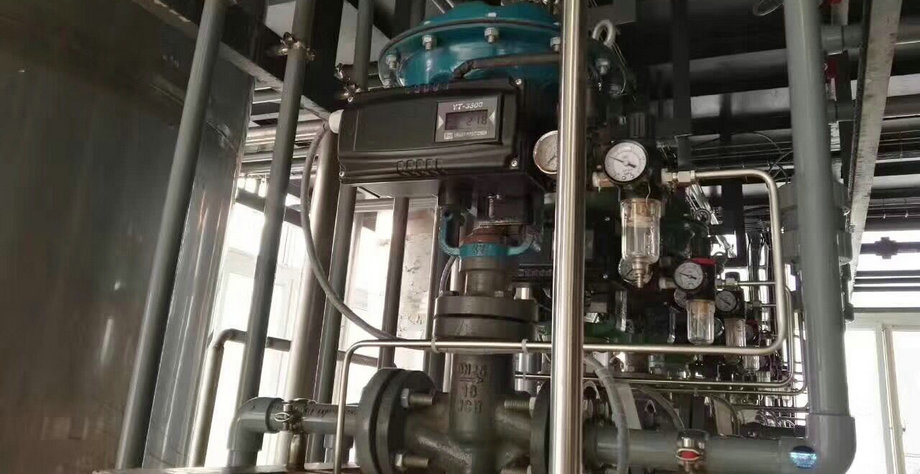

●氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。
●調節閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐(小口徑調節閥除外)。安裝時，要避免給調節閥帶來附加應力)。
●調節閥的工作環境溫度要在(-30~+ 60) 相對濕度不大于95% 95% ，相對濕度不大于95%。
●調節閥前后位置應有直管段，長度不小于10倍的管道直徑(10D)，以避免閥的直管段太短而影響流量特性。
●調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。
●要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。
●調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。
“YongLong”上海永龍閥門廠氣動調節閥相關產品有：襯氟氣動調節閥 電子式襯氟電動調節閥 襯氟氣動薄膜調節閥
如何防止調節閥外泄？（6種方法）
1、增加密封油脂法
對未使用密封油脂的閥，可考慮增加密封油脂來提高閥桿密封性能。
2、增加填料法
為提高填料對閥桿的密封性能，可采用增加填料的方法。通常是采用雙層、多層混合填料形式，單純?cè)黾訑?shù)量，如將3片增到5片，效果并不明顯。
3、更換石墨填料法
大量使用的四氟填料，因其工作溫度在－20～+200℃范圍內，當溫度在上、下限，變化較大時，其密封性便明顯下降，老化快，壽命短。柔性石墨填料可克服這些缺點且使用壽命長。因而有的工廠全部將四氟填料改為石墨填料，甚至新購回的調節閥也將其中的四氟填料換成石墨填料后使用。但使用石墨填料的回差大，初時有的還產生爬行現象，對此必須有所考慮。
4、改變流向，置P2在閥桿端法
當△P較大，P1又較大時，密封P1顯然比密封P2困難。因此，可采取改變流向的方法，將P1在閥桿端改為P2在閥桿端，這對壓力高、壓差大的閥是較有效的。如波紋管閥就通常應考慮密封P2。
5、采用透鏡墊密封法
對于上、下蓋的密封，閥座與上、下閥體的密封。若為平面密封，在高溫高壓下，密封性差，引起外泄，可以改用透鏡墊密封，能得到滿意的效果。
6、更換密封墊片
至今，大部分密封墊片仍采用石棉板，在高溫下，密封性能較差，壽命也短，引起外泄。遇到這種情況，可改用纏繞墊片，“O”形環等，現在許多廠已采用。

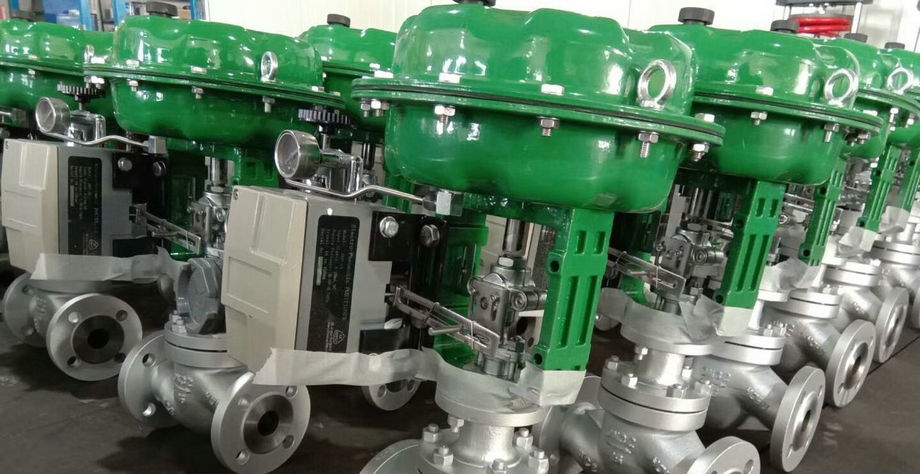

薄膜式氣動調節閥
薄膜式氣動調節閥
