11-LD空氣疏水閥結構類型與安裝常識
時間：2020-11-24 12:33:49 來源：永龍閥門 閱讀：0次

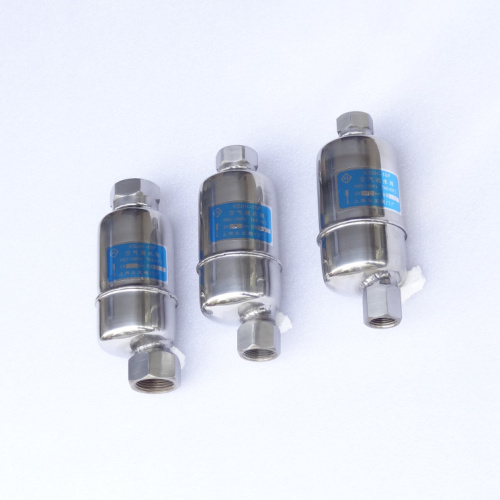

11-LD空氣疏水閥結構類型與安裝常識
11-LD空氣疏水閥是空氣壓縮機排除空氣凝結水的裝置。壓縮空氣在輸送過程中，從空壓機出來后進入儲氣罐前，會產生很多冷凝水，安裝在汽水分離器的空氣疏水閥，把冷凝水和空氣中氣態的水分分離出來排空，凈化這些壓縮氣體以獲得純凈的壓縮氣體，是氣壓系統中必不可少的一個重要環節。
疏水閥的結構類型
蒸汽疏水閥，的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出；同時較大限度地自動防止蒸汽的泄漏。疏水閥的品種很多，各有不同的性能。
根據疏水閥工作原理的不同，可化為以下三種類型：
機械型：依靠蒸汽疏水閥內凝結水液位高度的變化而動作，包括：
浮球式11LD空氣疏水閥：浮子為封閉的空心球體。
敞口向上浮子式：浮子為開口向上的桶型。
敞口向下浮子式：浮子為開口向下的桶型。
熱靜力型：依靠液體溫度的變化而動作，包括：
雙金屬片：敏感元件為雙金屬片。
蒸汽壓力式：敏感元件為波紋管或墨盒，內部充入揮發性液體。
熱動力型：依靠液體的熱動力學性質的變化而動作。
圓盤式疏水閥：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作。
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板時，會在兩極節流孔板之間形成不同壓力，驅使閥瓣動作。
疏水閥的安裝方式
1.前后都要設置截?cái)嚅y(截止閥)，疏水閥與前截?cái)嚅y間應設置過濾器，以防止凝結水中的污垢堵塞疏水閥。
2.疏水閥與后截?cái)嚅y間應設檢查管，用于檢查疏水閥工作是否正常，如打開檢查管大量冒汽，則說明疏水閥壞了，需要檢修。
3.設置旁通管是為了在啟動時排放大量凝結水，減小疏水閥的排水量負荷。
4.當疏水閥用于用熱設備的凝結水排除時，應安裝在用熱設備的下部，使凝水管垂直返下接入疏水器，以防用熱設備存水。
5.安裝位置應盡量靠近排水點，若距離太遠時，疏水閥前面的細長管道內會積存空氣或蒸汽。
6.在蒸汽干管水平管線過長時應考慮疏水問題。
7.在空壓機，空氣壓縮機及凝液罐安裝11-LD空氣疏水閥，裝置時需直立，不能歪斜。
