H76H碟式雙瓣止回閥工作原理
時間：2021-03-26 17:33:46 來源：永龍閥門 閱讀：0次
H76H碟式雙瓣止回閥工作原理

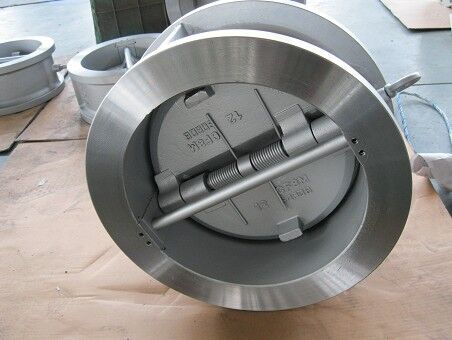

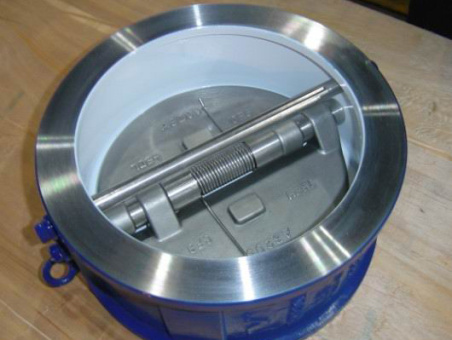

蝶形止回閥具有兩個彈簧荷重的D形閥瓣，置于橫跨閥門通孔的筋軸上，兩個閥瓣繞中間閥軸旋轉，如同兩扇推拉門，同時裝有彈簧，助推兩個閥瓣向閥門關閉的方向運動。
H76H碟式雙瓣止回閥工作原理：
H76H蝶形止回閥雙閥瓣結構采用兩個彈簧負載閥瓣（半閥瓣），懸掛在中心垂直的鉸鏈銷軸上。當流體開始流動時，閥瓣在作用于密封表面中心的合力作用下開啟。起著反作用的彈簧支架力的作用點位于閥瓣面中心外的位置，使得閥瓣根部首先開啟。這就避免了舊型常規閥門在閥瓣開啟時所出現的密封表面摩擦現象，消除了部件的磨損。
當流速減緩，扭轉彈簧自動反作用，使得閥瓣關閉，向閥體閥座靠近，減少了關閉的行程距離和時間。當流體倒流時，閥瓣逐漸靠近閥體閥座，閥門的動態反應隨之大大加速，減小了水錘現象的影響，從而實現無撞擊性能。在關閉時，彈簧力作用點的作用使得閥瓣頂端首先關閉，防止閥瓣根部出現咬摩現象，使得閥門能夠保持更長時間的密封整體性。
H76H碟式雙瓣止回閥結構簡單，只能安裝在水平管道上，而且密封性比較差，使用中對其密封性要求也不高，蝶式雙瓣止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流和水產生錘效應，適用于城市、工業及高層建筑給水、排水管網上，結構長度比旋啟式止回閥短，安裝比較方便。
