自動氣動切斷閥
型號：JDQ41Y-16C
JDQ41Y-16C自動氣動切斷閥 Pneumatic cut-off valve automatically也稱：氣動程控切斷閥 Pneumatic program-controlled cut-off valve。是自動化系統中執行機構的一種氣動截止閥 Pneumatic cut-off valve，采用活塞式直行程氣動執行器，氣源通過換向閥的切換進入執行機構的氣缸上腔或下腔，推動活塞運動使閥門開啟或關閉。配套相關的電子元件可接收壓力儀表的信號，控制工藝管道內流體的切斷、接通或切換。氣動切斷閥具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。

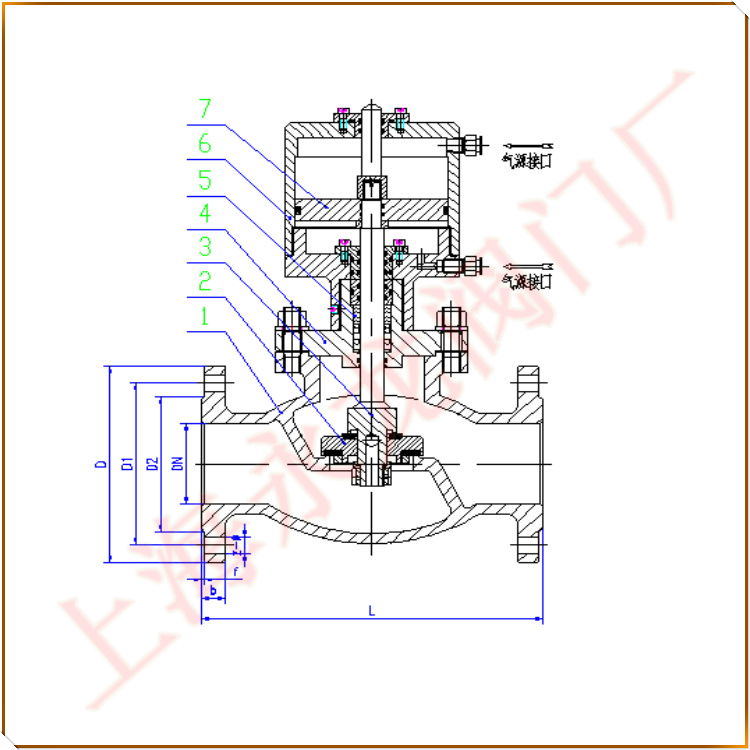

JDQ41Y自動氣動切斷閥結構明細圖
| 1.閥體 The valve body | WCB碳鋼 |
| 2.閥瓣 The disc | WCB碳鋼 |
| 3.閥桿 The valve stem | SUS305奧氏體不銹鋼 |
| 4.上蓋 On the cover | WCB碳鋼 |
| 5.填料 packing | F4/PTFE |
| 6.氣缸 cylinder | WCB/QT450 |
| 7.活塞 The piston | QT450球墨鑄鐵 |
目前常規薄膜式氣動切斷閥的執行機構，不僅其體積很大，材料成本幾乎占整個切斷閥材料成本的一半，成本較高，由于執行機構的閥芯與填料之間密封為動密封，在使用一段時間后或多或少地在此處存在一定程度的外泄漏現象，同時因外泄漏問題而限制了閥的使用范圍；用戶維修也很不方便，耗時耗力。
JDQ41Y-16C自動氣動切斷閥實物圖
“shylfmc”永龍閥門克服以上不足的一種切斷閥 Cut-off valve的精小型活塞式執行機構，閥體與該執行機構之間采用靜密封，自動切斷閥的通斷是靠該執行機構內的先導閥的開關來控制主活塞在主氣缸內上下移動，從而實現主活塞與閥體內的閥口的啟開和閉合。采用了該執行機構后，緊急切斷閥 Emergency shut off valve的高度大大減小，成本大大降底，杜絕了外泄漏問題的發生，工廠組裝及用戶維修非常方便快捷。
