膜片式氣動調節閥執行機構的結構、功能和特點
時間：2020-04-10 15:32:27 來源：永龍閥門 閱讀：0次

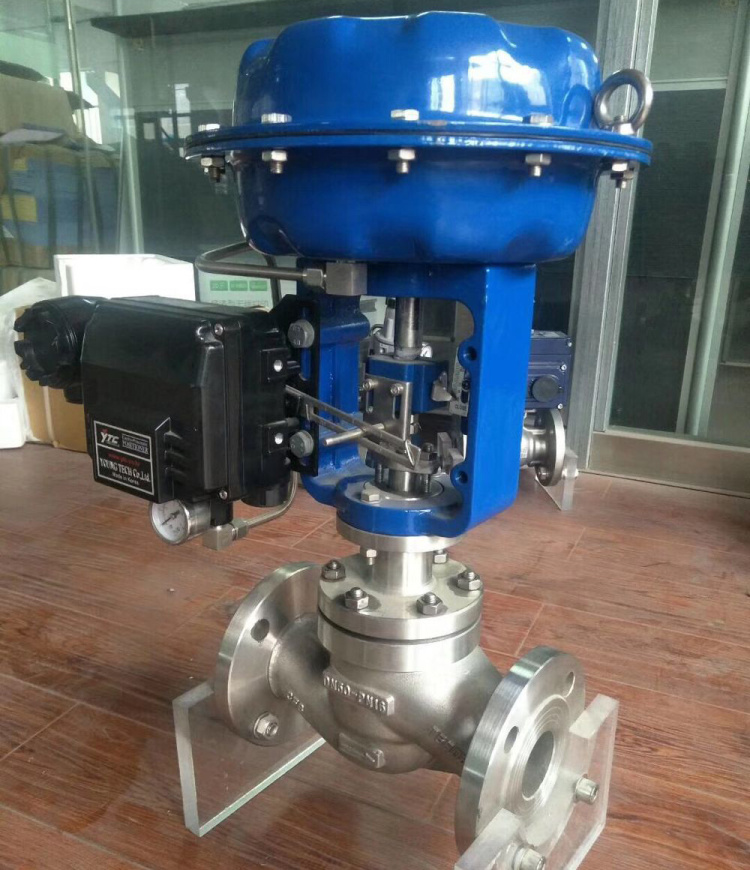

膜片式氣動調節閥執行機構的結構、功能和特點
膜片式氣動調節閥執行機構的設計，可保證控制閥穩定的開/關或節流操作，這些采用彈簧平衡的薄膜執行機構響應控制器或者閥門定位器的變化的氣動輸出信號，確定閥門閥芯的位置，常開型執行機構為正作用執行機構（FO-Fail Open，失氣開，氣關式）常閉型執行機構為反作用執行機構（FC-Fail Close，失氣關，氣開失）。
氣動調節閥執行機構的結構：
1，正作用
執行機構均為正作用執行機構。對上膜蓋施加氣源壓力會使執行機構推桿向下移動。當施加的氣源壓力減小時，起平衡作用的彈簧會使執行機構推桿向上移動。如果加載壓力消失，彈簧會使推桿移到最上位置。這種執行機構向下推關斷型閥門提供“失氣打開”作用方式，向下推打開型閥門提供“失氣關閉”作用方式。
2，反作用
2，反作用
執行機構均為反作用執行機構。對下膜蓋施加氣源壓力會使執行機構推桿向上移動，與起平衡作用的彈簧力對抗。當加載壓力減小時，彈簧會使執行機構推桿向下移動。如果加載壓力消失，彈簧會使推桿移到最下位置。這種執行機構向下推關斷型閥門提供“失氣關閉”作用方式，向下推打開型閥門提供“失氣打開”作用方式。
氣動調節閥執行機構的功能：
1，一體式安裝墊無需傳統安裝支架，從而減少了需要安裝的部件數量。,
2，采用一體式風道，因而在與儀表配對時無需外部管道和配件。
2，采用一體式風道，因而在與儀表配對時無需外部管道和配件。
3，執行機構均兼容利用傳統基于支架的安裝套件的儀表。
4，彈簧剛性系數、行程限位和手動裝置幾乎可用于任何控制閥應用。
4，彈簧剛性系數、行程限位和手動裝置幾乎可用于任何控制閥應用。
5，模壓的膜片在一個較深的膜片頭蓋里運轉，使整個行程范圍內，行程的面積變化最小。
6，壓力信號一側較淺的膜片頭蓋意味著壓力信號測容積較小，因此使響應時間縮到最短。
6，壓力信號一側較淺的膜片頭蓋意味著壓力信號測容積較小，因此使響應時間縮到最短。
7，模壓的膜片在給定的膜片尺寸下能產生最大的推力。
8，堅固耐用的厚壁鑄鐵和鑄鋼結構提供更好的穩定性和耐腐蝕性。
8，堅固耐用的厚壁鑄鐵和鑄鋼結構提供更好的穩定性和耐腐蝕性。
氣動調節閥執行機構的特點：
1，應用廣泛
執行機構類型、11 種尺寸可供選擇，應用范圍十分廣泛。提供多種規格的彈簧剛度、行程限位器和手動裝置，可適用于幾乎任何控制閥的應用工況。
2，加載壓力和行程之間線性度良好
2，加載壓力和行程之間線性度良好
模具成形膜片在較深的膜蓋中移動，最大程度地減少了整個行程范圍內膜片面積的變化。
3，具有良好的動態穩定性和頻率響應能力
供氣側的膜蓋很淺，這意味著該側的腔室容積較小，從而最大程度地縮短了響應時間。
4，能承受大推力
4，能承受大推力
模具成形膜片可以提供相應于膜片尺寸的最大推力。
5，使用壽命長
堅固的厚壁鑄鐵和鋼制結構具有很強的穩定性、耐腐蝕性并能防止執行機構在過壓條件下發生變形。
6，適用于低溫工況
6，適用于低溫工況
膜片式執行機構均采用增強型產品規格，可在溫度低至-50EC(-58EF) 的條件下使用。建議使用定位器來確保執行機構在溫度低于 -40EC(-40EF) 的條件下使用時的響應能力。
7，剛性連接
采用對夾式閥桿連接，這樣的設計能夠可靠地傳遞運動，而且方便安裝。不使用連桿，避免了連接間隙的出現和閥門定位不準確。
