H76J-16Q蝶式襯膠止回閥工作原理

H76J-16Q蝶式襯膠止回閥工作原理

  蝶式襯膠止回閥也稱襯膠對夾式止回閥，對夾式襯膠止回閥，兩個閥瓣繞中間閥軸旋轉，如同兩扇推拉門，同時裝有彈簧，助推兩個閥瓣向閥門關閉的方向運動，蝶式襯膠止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流和水產生錘效應，襯膠蝶式止回閥結構簡單，只能安裝在水平管道上，而且密封性比較差，使用中對其密封性要求也不高。

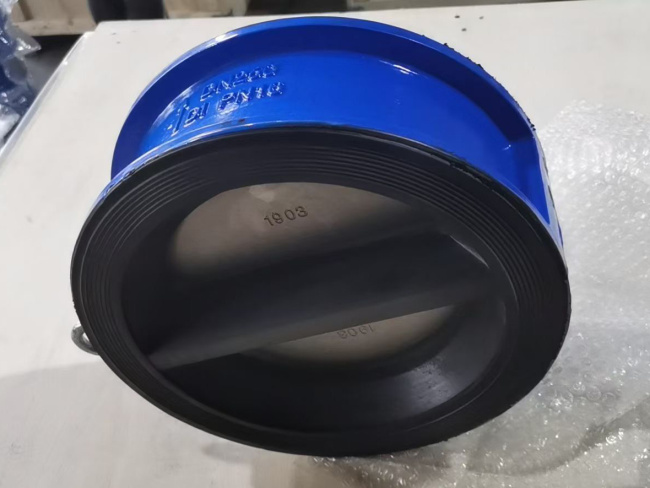

蝶形襯膠對夾式止回閥-上海永龍閥門廠

   H76J-16Q蝶式襯膠止回閥主要作用是防止介質倒流、防止泵及驅動電動機反轉而損壞設備的裝置，這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。對夾襯膠蝶式雙瓣止回閥適用于化工、工業、電力、給水、排水管網上，結構長度比旋啟式止回閥短，安裝比較方便。

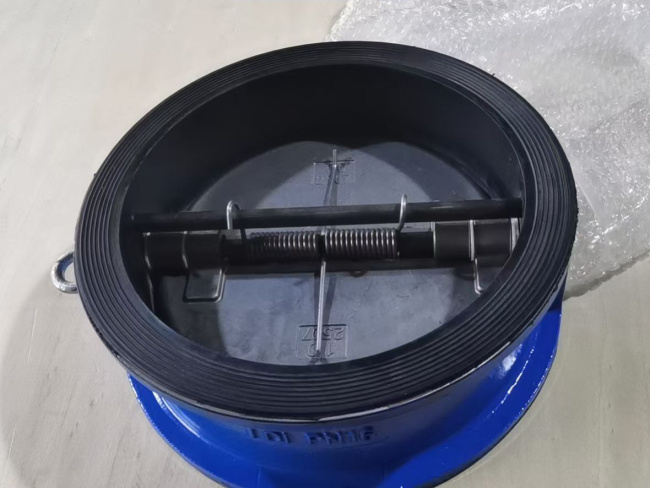

對夾式蝶形襯膠止回閥-上海永龍閥門廠

H76J-16Q蝶式襯膠止回閥工作原理：

   蝶型雙瓣式止回閥由閥體、閥瓣、閥桿及壓力彈簧等零件組成，閥瓣可以全部用金屬制成，也可以在金屬外包裹橡膠，這取決于使用性能的要求，采用對夾連接方式。 當介質正向流動時，介質壓力克服扭轉彈簧彈力，閥瓣旋轉打開，在進向停止運轉，當介質反向流動時，閥瓣在反向介質的壓力和扭轉彈簧彈力的共同作用下關閉。由于閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，閥瓣關閉行程短，并且有彈簧加載，可顯著減少水錘現象。
