緊急拉斷閥鶴管應用案例
時間：2020-07-24 11:45:55 來源：永龍閥門 閱讀：0次

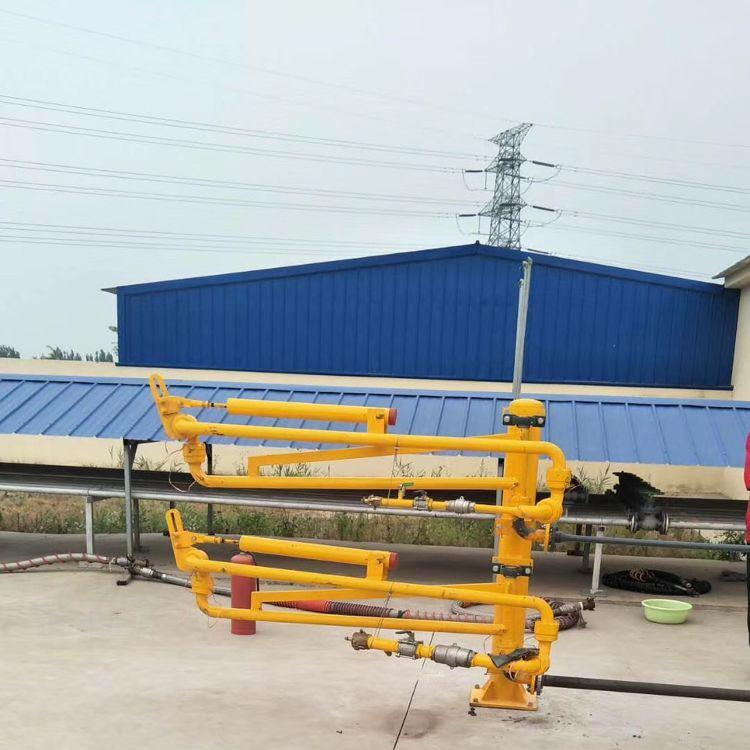

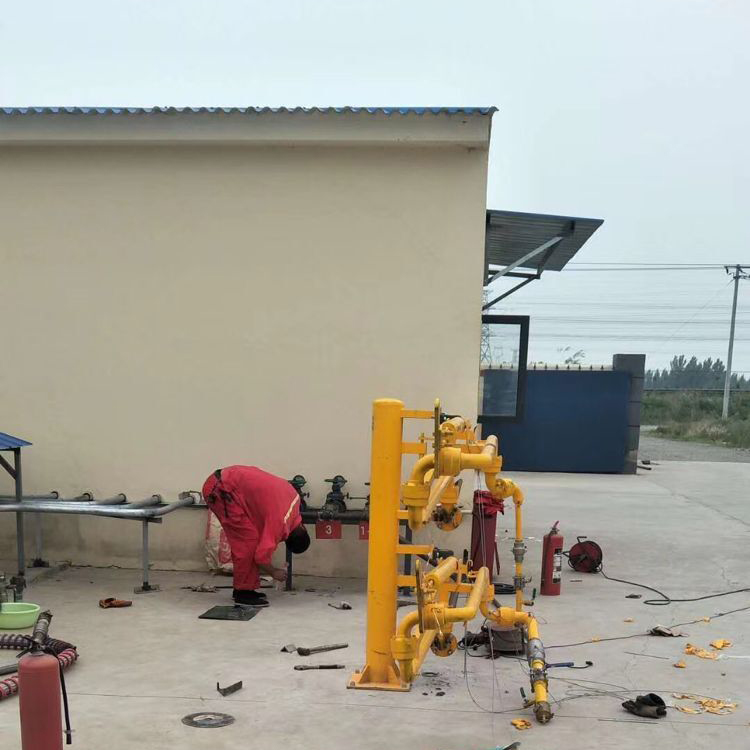

緊急拉斷閥液氨鶴管應用案例
鶴管拉斷閥用來保障槽罐車、鐵路槽運、船對岸之間物料裝卸的安全。其機械原理是：設置一根鋼絲繩，沿著軟管或者鶴管裝車移動的方向，一端系在拉斷閥上，另一端固定在地坪或者較粗管道上，鋼絲繩的極限伸展長度一定要比軟管或者鶴管的極限長度短，從而在車船意外移動時，保證鋼絲繩提前管線繃緊，在流體管路受力前觸發拉斷閥，拉斷閥分離為兩部分，分離截面瞬間關閉，避免泄漏事故發生。
緊急拉斷閥是裝卸鶴管防止裝卸溜車或者拉扯的脫離裝置，適用于加載線或僅略微受到拉力的應用的工況。當受力超出了移動設備的定義移動半徑，緊急斷開連接器會斷開，運動范圍應小于裝載線的長度，兩個半聯軸節均配有止回閥，以便在斷開連接時可以立即以介質密封的方式密封兩端管路，并防止介質污染到環境中。
在裝載站的情況下，帶有軟管鉸接臂的情況下，“拉索”使用拉繩錨固器連接到合適的位置。在緊急情況下，拉斷閥聯軸器會立即斷開管路連接，而不會損壞軟管，聯軸器，車輛或裝載設備。安全聯接器的閥在兩個分離點突然關閉，因此沒有介質可以溢出。
當超過了液氨鶴管設定的運動半徑，則繩索拉緊，將支撐環從夾具/支撐環系統中拉出，從而釋放兩個半聯軸節之間的連接。在這種情況下，必須立即牢固地關閉單獨的半聯軸節，為此，兩個半箱均配有彈簧加載的止回閥。它們?cè)诠ぷ鳡顟B(tài)下相互支撐，并保持接觸面敞開。在分離的情況下，不再提供閥的相互支撐作用，因此它們突然關閉了釋放的橫截面。
