氨用截止閥型號編制和代號表示方法
時間：2020-09-24 00:05:48 來源：永龍閥門 閱讀：0次
氨用截止閥型號編制和代號表示方法
Ammonia with cut-off valve model establishment and the representation method for the code

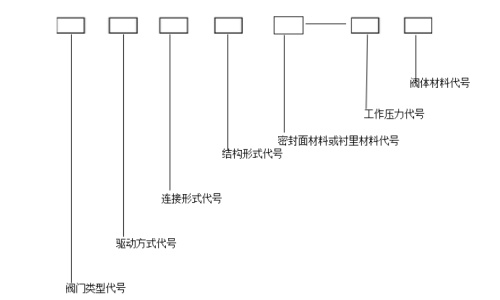

永龍閥門小編為大家介紹氨用截止閥的型號編制、類型代號、驅動方式代號、連接形式代號、結構形式代號、密封面材料代號、閥體材料代號和壓力代號的表示方法。氨用截止閥由閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力代號或工作溫度下的工作壓力、閥體材料七部分組成。
| 類型代號 | 驅動方式代號 | 連接形式代號 | 結構形式代號 | 密封面材料代號 | 工作壓力 | 閥體材料代號 |
| J-截止閥 | 6-氣動 | 4-法蘭 | 1-明桿 | F-PTFE | 16-1.6MPa | C-WCB碳鋼 |
| AJ-氨用截止閥 | 9-電動 | 1-內螺紋 | 5-暗桿 | B-巴氏合金 | 25-2.5MPa | P-304不銹鋼 |
| AWJ-免維護 | 7-液動 | 2-外螺紋 | 4-角式 | Y-硬質合金 | 40-4.0MPa | R-316不銹鋼 |
| WAJ-波紋管 | 6-焊接 | H-不銹鋼 | 100-10MPa | L-LCB低溫鋼 |
當氨用截止閥還具有其他功能作用或帶有其他特殊結構時，在閥門類型代號前再加注一個漢語拼音字母代替，壓力等級采用磅級（1b）或K 級單位的閥門，在型號編制時，應在壓力代號欄后有LB或K的單位符號。
