XQ41F-16信號球閥

時間：2020-08-24 18:11:21 來源：永龍閥門閱讀：0次

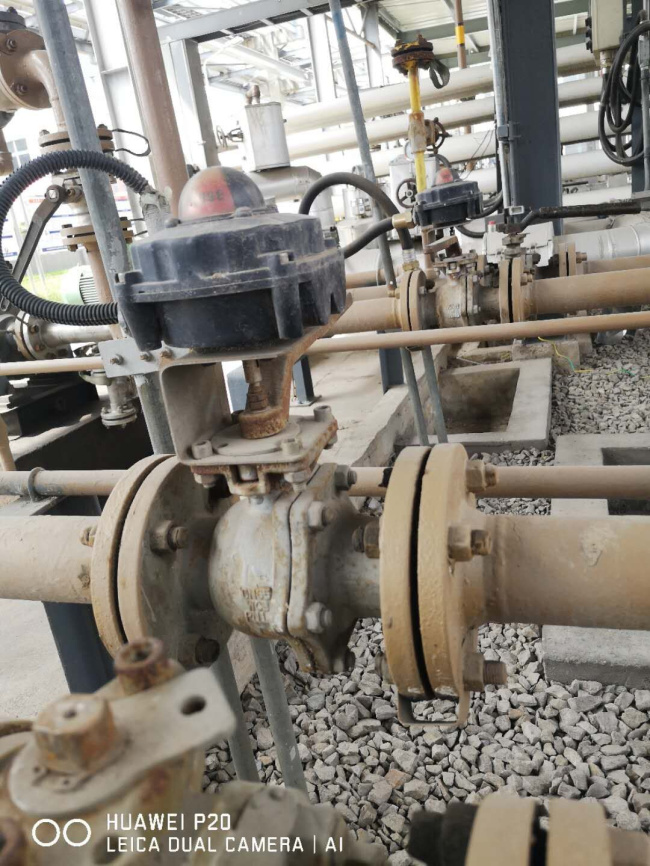

上海永龍XQ41F-16信號球閥應用案例

Shanghai YongLong XQ41F - 16 signal ball valve application cases

信號球閥（Signal ball valve）由球閥與聯軸器，行程開關組成，通過回訊器反饋桿使傳動軸產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。用以將閥門狀態以開關信號形式輸出，可方便接至現場PLC或DCS系統中，實現閥門開關狀態的遠程反饋。

信號球閥的用途：

信號球閥也稱限位球閥（Limit ball valve），帶位置開關球閥（With ball valve position switch），帶回訊器球閥（Back to dispatch of ball valve），帶行程開關球閥（Ball valves with travel switch），帶閥位顯示球閥（With valve position according to ball valve），用以將閥門的開啟或關閉位置以開關量的信號輸出，被程控器接收或計算機尋訪采樣，確認后執行下一步程序。該產品也可以作為自控系統中重要的閥門連鎖保護及遠程報警指示之用。

“shylfmc”上海永龍閥門廠信號球閥殼體材質有碳鋼，不銹鋼，碳鋼襯氟，不銹鋼襯里。連接法蘭有：法蘭，內螺紋，外螺紋，焊接，卡套，卡箍。閥位顯示（信號反饋開關）壓鑄鋁合金殼體，聚酯涂層，二維可視指示器，高對比顏色設計，可全角度查看閥門位置，外型設計美觀而堅固，防脫螺栓，拆裝時螺栓附在上蓋上不會脫落，多接點端子排，8個標準接點，雙接線口：雙G1/2″管接口（1/2″NPT、M20*1.5可供選擇），調試操作觸點角度時不用任何工具。

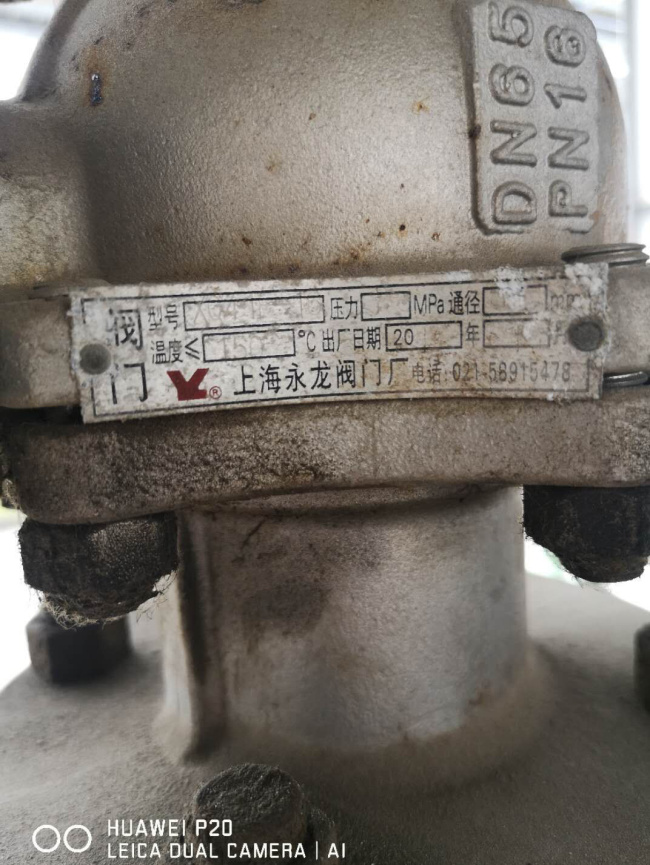

【相關圖集】 / Related Pictures
