GB/T 32808-2016閘閥型號編制方法標準
時間：2019-12-24 14:19:32 來源：永龍閥門 閱讀：0次
GB/T 32808-2016閘閥型號編制方法標準
一，閘閥型號編制方法標準：
閘閥型號編制方法采用推薦性國家標準《GB/T 32808-2016 閥門 型號編制方法》，類型包括：截止閥，節流閥，蝶閥，球閥，止回閥，排氣閥，安全閥，疏水閥，減壓閥。
二，閘閥型號編制方法：

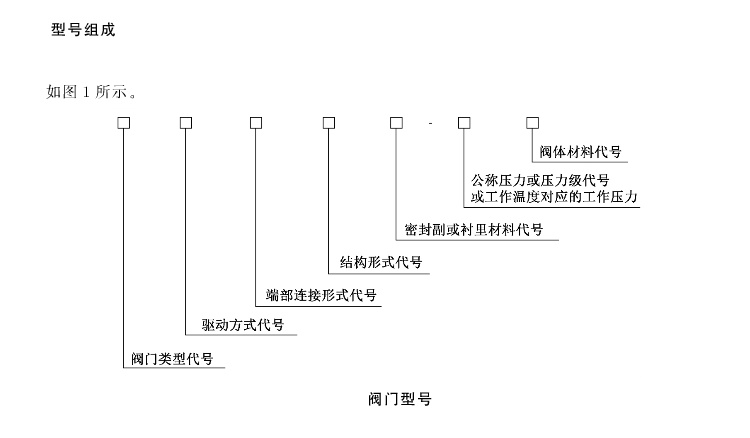

閘閥型號由 7 個單元組成，分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。其型號表示方法如下：
Ⅰ（1單元）Ⅱ（2單元）Ⅲ（3單元）Ⅳ（4單元）Ⅴ（5單元） — Ⅵ（6單元）Ⅶ（7單元）
Ⅰ（1單元）：閥門類型代號
Ⅱ（2單元）：驅動方式代號
Ⅲ（3單元）：連接形式代號
Ⅳ（4單元）：結構型式代號
Ⅴ（5單元）：閥座密封面材料或襯里材料代號
Ⅵ（6單元）：公稱壓力代號或工作溫度下的工作壓力代號
Ⅶ（7單元）：閥體材料代號
三，閘閥型號代號表示方法：
1，閥門類型代號：閘閥代號用 Z 來表示
2，閘閥驅動方式代號
| 驅動方式 | 代號 | 驅動方式 | 代號 | |
| 電磁動 | 0 | 錐齒輪 | 5 | |
| 電磁-液動 | 1 | 氣動 | 6 | |
| 電-液動 | 2 | 液動 | 7 | |
| 蝸桿 | 3 | 氣-液動 | 8 | |
| 正齒輪 | 4 | 電動 | 9 |
注：
①，代號1、代號2、代號8是用在閘閥啟閉時，需有兩種動力源同時對閘閥進行操作
②，手輪直接連接閥桿操作結構型式的閘閥，本代號省略，不表示。
③，對于氣動或液動機構操作的閘閥：常開式用 6K、7K 表示；常閉式用 6B、7B 表示。
④防爆電動裝置的閘閥用9B表示。
3，閘閥連接端連接形式代號：
| 連接形式 | 代號 | 連接形式 | 代號 | |
| 內螺紋 | 1 | 對夾 | 7 | |
| 外螺紋 | 2 | 卡箍 | 8 | |
| 法蘭式 | 4 | 卡套 | 9 | |
| 焊接式 | 6 |
4，閘閥結構型式代號：
| 結構型式 | 代號 | |||
| 明桿 | 楔式閘板 | 彈性閘板 | 0 | |
| 剛性閘板 | 單閘板 | 1 | ||
| 雙閘板 | 2 | |||
| 平行式閘板 | 單閘板 | 3 | ||
| 雙閘板 | 4 | |||
| 暗桿 | 楔式閘板 | 單閘板 | 5 | |
| 雙閘板 | 6 | |||
| 平行式閘板 | 單閘板 | 7 | ||
| 雙閘板 | 8 | |||
5，閘閥密封面或襯里材料代號：
| 密封面材料 | 代號 | 密封面材料 | 代號 | |
| 巴氏合金 | B | 尼龍塑料 | N | |
| 搪瓷 | C | 滲硼鋼 | P | |
| 滲氮鋼 | D | 襯鉛 | Q | |
| 氟塑料 | F | 奧氏體不銹鋼 | R | |
| 陶瓷 | G | 塑料 | S | |
| Cr13 系不銹鋼 | H | 銅合金 | T | |
| 襯膠 | J | 橡膠 | X | |
| 蒙乃爾合金 | M | 硬質合金 | Y |
注：
①，當閘閥密封副的密封面材料不同時，以硬度低的材料表示。
②，閘閥密封副材料為閥門本體材料時，閥座密封面材料代號用“W”表示。
6，閘閥閥體材料代號：
| 閥體材料 | 代號 | 閥體材料 | 代號 |
| 碳鋼 | C | 球墨鑄鐵 | Q |
| Cr13 系不銹鋼 | H | 0Cr17Ni12Mo2 不銹鋼 | R |
| 1Cr5Mo 鉻鉬鋼 | I | 00Cr17Ni14Mo2 不銹鋼 | RL |
| 塑料 | S | 可鍛鑄鐵 | K |
| 銅及銅合金 | T | 鋁合金 | L |
| 鈦及鈦合金 | Ti | 0Cr18Ni9 不銹鋼 | P |
| 鉻鉬釩鋼 | V | 00Cr19Ni10 不銹鋼 | PL |
| 灰鑄鐵 | Z |
注：
①，PN≤16 的灰鑄鐵閥體和 PN≥25 的碳素鋼閥體材料在型號編制中可省略。
②，CF3、CF8、CF3M、CF8M 等材料牌號可直接標注在閥體上。
四，閘閥型號編制說明示例
①，Z41H-16C：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為碳鋼的閘閥：Z41H 型 PN16 鋼制楔式閘閥
②，Z6s41Y-25：氣動帶手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力為 PN25（工作壓力 2.5 MPa）、閥體材料為碳鋼的閘閥：Z6s41Y 型 PN25 氣動帶手動楔式閘閥
③，Z540Y-40I：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN40（工作壓力 4.0 MPa）、閥體材料為 1Cr5Mo 鉻鉬鋼的閘閥：Z540Y 型 PN40 鋼制錐齒輪傳動楔式閘閥
④，Z944W-16Q：電動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為球墨鑄鐵，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為球墨鑄鐵的閘閥：Z944W 型 PN16 鐵制電動平行式雙閘板閘閥
⑤，Z60Y-320：手動、對接焊連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN320（工作壓力 32.0 MPa）、閥體材料為碳鋼的閘閥：Z60Y-320 型電站用高溫高壓對焊連接楔式閘閥
注：對于連接形式為“法蘭”，結構型式為“明桿”、“彈性”、“剛性”和“單閘板”在命名中均予省略。
