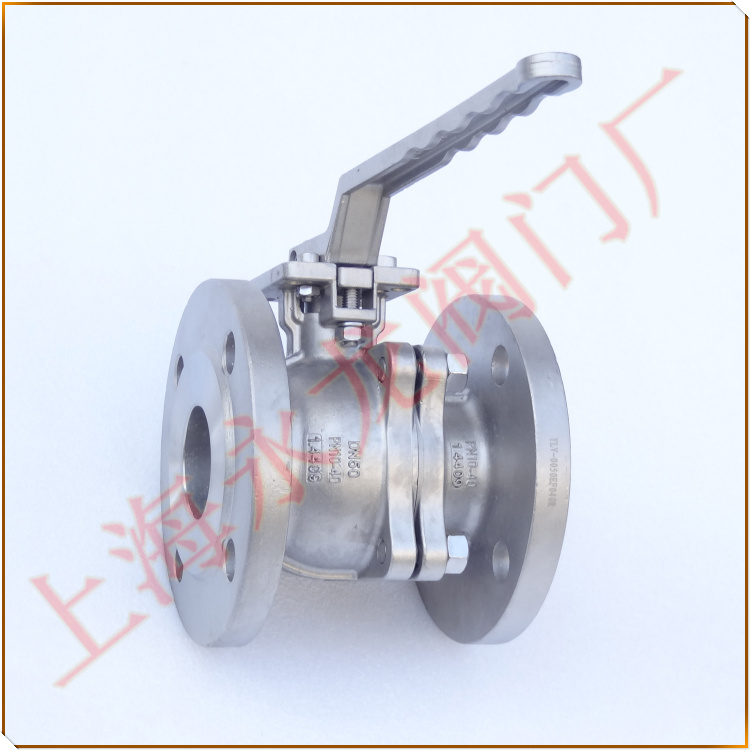

德標EN球閥-德標DIN氨氣球閥
永龍品牌德標球閥是根據德標DIN標準設計制造，是替代德國進口球閥的產品之一，廣泛應用在鋼廠，電廠氨站脫硫脫硝做為手動開關控制流量的閥門，閥體材質有不銹鋼304,316，可根據需要配置電動執行器或氣動執行器及相關的配套附件。
德標閥門主要特點：
1，閥桿帶有防靜電設置
2，防火結構設計
3，閥桿帶有防脫出裝置設計
4，鋼球球槽上有泄壓孔設計,
5，采用ISO 5211直接安裝執行器平臺設計
6，殼體脫蠟精密鑄造
德標球閥標準：
設計標準：DIN 3357 EN 12516-1
壁厚標準：ASME B16.34 EN 12516-1
防火標準：API 607 ISO 10497
法蘭標準：DIN EN 1092-1
檢測標準：DIN 3230 EN 12266
德標DIN氨氣球閥連接尺寸表：| Size | Pressure | L | ∅d | ∅R | ∅C | ∅D | H | H1 | E | T | f | N | ∅X | ∅d1 | ∅d2 | ∅C1 | ∅C2 | □P |
| 1/2” | 16-40 | 115 | 15 | 45 | 65 | 95 | 48.5 | 76 | 110 | 14 | 2 | 4 | 14 | 42 | 36 | 6 | 6 | 9 |
| 3/4” | 16-40 | 120 | 20 | 58 | 75 | 105 | 53.5 | 81 | 110 | 16 | 2 | 4 | 14 | 42 | 36 | 6 | 6 | 9 |
| 1” | 16-40 | 125 | 25 | 68 | 85 | 115 | 59 | 90 | 130 | 16 | 2 | 4 | 14 | 50 | 42 | 7 | 6 | 11 |
| 1-1/4” | 16-40 | 130 | 32 | 78 | 100 | 140 | 71 | 102 | 160 | 16 | 2 | 4 | 18 | 50 | 42 | 7 | 6 | 11 |
| 1-1/2” | 16-40 | 140 | 38 | 88 | 110 | 150 | 77.5 | 114.5 | 185 | 16 | 3 | 4 | 18 | 70 | 50 | 9 | 7 | 14 |
| 2” | 16-40 | 150 | 50 | 102 | 125 | 165 | 85 | 122 | 185 | 18 | 3 | 4 | 18 | 70 | 50 | 9 | 7 | 14 |
| 2-1/2” | PN16 | 170 | 65 | 122 | 145 | 185 | 100 | 168 | 305 | 18 | 3 | 4 | 18 | 102 | 70 | 11 | 9 | 17 |
| 3” | PN16 | 180 | 78 | 138 | 160 | 200 | 110 | 178 | 305 | 20 | 3 | 8 | 18 | 102 | 70 | 11 | 9 | 17 |
| 4” | PN16 | 190 | 100 | 158 | 180 | 220 | 130 | 198 | 305 | 20 | 3 | 8 | 18 | 102 | 70 | 11 | 9 | 19 |
| 5” | PN16 | 325 | 125 | 188 | 210 | 250 | 165 | 234 | 500 | 22 | 3 | 8 | 18 | 125 | 102 | 14 | 12 | 22 |
